1.一种改善铝氢化钠储氢性能的方法，其特征在于包括如下步骤：(1)采用真空感应熔炼法将镍片和铝片熔炼成合金；

(2)将步骤(1)所得的合金机械粉碎成粒度小于300目的粉末；

(3)将步骤(2)所得的合金粉末加入到氢氧化钠溶液中并搅拌，1h后使用去离子水和无水乙醇进行洗涤，再进行真空干燥，得到碱处理产物；

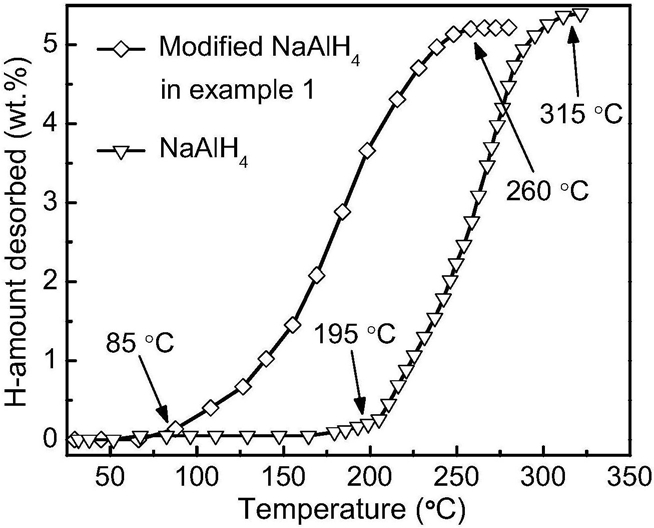

(4)称取铝氢化钠和步骤(3)所得的碱处理产物，倒入无水四氢呋喃溶液中并搅拌，再在真空下将溶液抽取干净，即可获得改性的铝氢化钠。

2.如权利要求1所述的一种改善铝氢化钠储氢性能的方法，其特征在于，所述步骤(1)中镍片和铝片的摩尔比为1:3，纯度不低于99.5％。

3.如权利要求1所述的一种改善铝氢化钠储氢性能的方法，其特征在于，所述步骤(3)中氢氧化钠溶液的浓度为4～6mol/L，搅拌温度为70～85℃。

4.如权利要求1所述的一种改善铝氢化钠储氢性能的方法，其特征在于，所述步骤(4)中铝氢化钠和碱处理产物的质量比为1:1～4。
