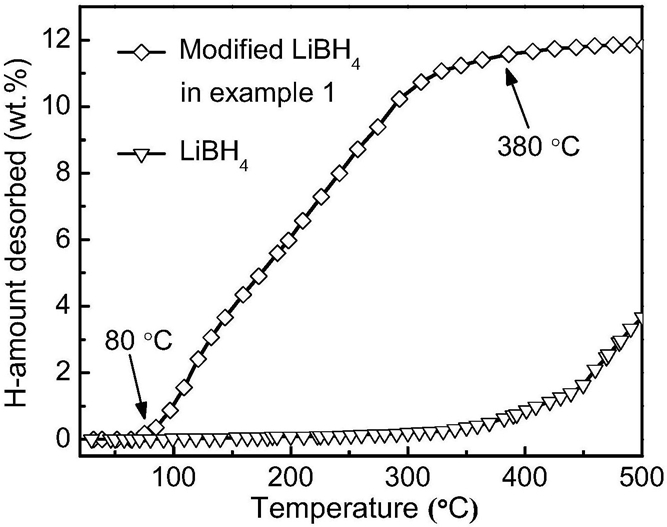

1.一种降低硼氢化锂放氢温度的方法，其特征在于包括如下步骤：(1)采用真空感应熔炼法将镍和锰熔炼成合金，并将合金机械粉碎成粒度小于100μm的粉末；所述镍和锰的摩尔比为3:7，纯度不低于99.5％；

(2)将步骤(1)所得的合金粉末加入到硫酸铵溶液中并搅拌，经去离子水和无水乙醇洗涤后，进行真空干燥，得到硫酸铵处理产物；

(3)称取硼氢化锂和步骤(2)所得的硫酸铵处理产物，倒入无水四氢呋喃溶液中并搅拌，再在真空下将溶液抽取干净，即可获得改性的硼氢化锂。

2.如权利要求1所述的降低硼氢化锂放氢温度的方法，其特征在于，所述步骤(2)中硫酸铵溶液的浓度为1～2mol/L，搅拌温度为40～50℃。

3.如权利要求1所述的降低硼氢化锂放氢温度的方法，其特征在于，所述步骤(3)中硼氢化锂和硫酸铵处理产物的质量比为1～4:5。
