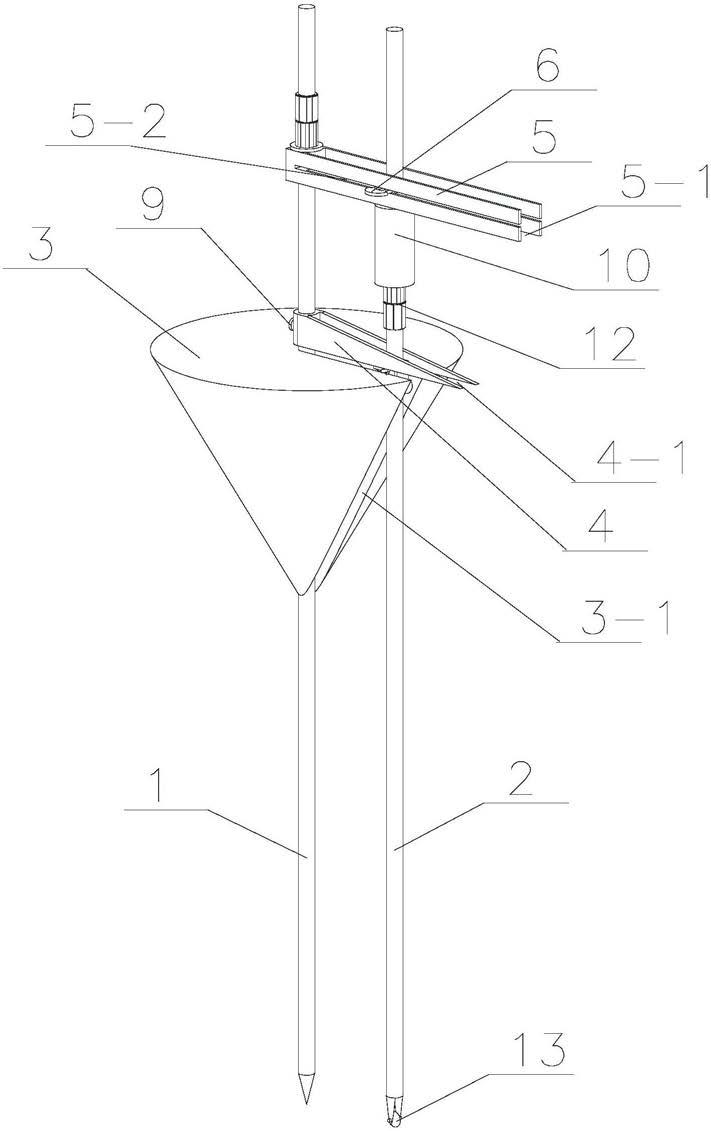

1.一种测量深孔内端锥形台小径的检测工具，其特征在于：包括主杆(1)和与主杆(1)平行的测量杆(2)，所述主杆(1)从下至上依次设置有定位锥(3)、固定夹(4)和导轨(5)，所述定位锥(3)滑动设置在所述主杆(1)上，并且所述定位锥(3)和所述主杆(1)同轴心，所述定位锥(3)的周面至轴心开设有测量槽(3-1)，所述测量槽(3-1)的端面上设置有刻度线；

所述测量杆(2)上设置有手柄(6)和拖动块(7)，所述手柄(6)滑动设置在所述测量杆(2)上，所述手柄(6)与所述导轨(5)配合带动所述测量杆(2)靠近或远离所述主杆(1)运动，所述拖动块(7)上搭接有游标(8)，所述游标(8)随着所述拖动块(7)沿着所述测量槽(3-1)平移，所述游标(8)设置在所述固定夹(4)和所述定位锥(3)之间，所述固定夹(4)和所述拖动块(7)限制所述游标(8)轴向运动，所述测量杆(2)失重状态下所述游标(8)与所述拖动块(7)脱离。

2.根据权利要求1所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述固定夹(4)的一端滑动套设在所述主杆(1)上，并通过锁紧螺钉(9)固定在所述主杆(1)上，所述固定夹(4)上开设有与所述游标(8)和所述拖动块(7)配合的游标槽(4-1)，所处游标槽(4-

1)与所述测量槽(3-1)方向一致。

3.根据权利要求1所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述拖动块(7)靠近所述主杆(1)的一端向外延伸有U型卡槽(7-1)，所述游标(8)上延伸有与U型卡槽(7-1)配合的凸起(8-1)，所述凸起(8-1)搭接在所述U型卡槽(7-1)内。

4.根据权利要求1所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述拖动块(7)套设在所述测量杆(2)上，并通过锁紧螺钉(9)固定。

5.根据权利要求1所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述手柄(6)滑动套设在所述测量杆(2)上，所述测量杆(2)上滑动套设有套筒(10)和弹簧(11)，所述套筒(10)的上端抵靠在所述手柄(6)的底端，所述弹簧(11)的一端抵靠在所述套筒(10)的内壁上，另一端抵靠有弹簧阻止件(12)，所述弹簧阻止件(12)固定在所述测量杆(2)上。

6.根据权利要求5所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述弹簧阻止件(12)包括定位件(12-1)和锁紧件(12-2)，所述定位件(12-1)的上端向外延伸有凸缘(12-1-1)，下端开设有圆筒(12-1-2)，所述圆筒(12-1-2)的壁厚向下逐渐变薄，所述圆筒(12-1-2)上延其轴向贯穿有至少一个缺口(12-1-3)，所述锁紧件(12-2)的内壁上开设有与所述圆筒(12-1-2)配合的凹槽(12-2-1)，所述锁紧件(12-2)向所述定位件(12-1)靠拢时弹簧阻止件(12)即被锁紧在所述测量杆(2)上，所述弹簧(11)抵靠在所述凸缘(12-1-1)的外端面上，所述凸缘(12-1-1)的外径小于所述套筒(10)的内径。

7.根据权利要求6所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述主杆(1)上也设置有弹簧阻止件(12)，所述主杆(1)上的凸缘(12-1-1)与所述导轨(5)的上端面接触、所述套筒(10)与所述导轨(5)的下端面接触将导轨(5)固定在所述主杆(1)上的弹簧阻止件(12)和测量杆(2)上的套筒(10)之间。

8.根据权利要求1或7所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述导轨(5)的一端滑动设置在所述主杆(1)上，另一端开设有与测量杆(2)配合的长槽(5-1)，所述长槽(5-1)的两侧贯穿有与所述手柄(6)配合的导向槽(5-2)，所述长槽(5-1)、所述导向槽(5-2)和所述导轨(5)方向一致。

9.根据权利要求1所述的测量深孔内端锥形台小径的检测工具，其特征在于：所述测量杆(2)底端固定有滚轮(13)。
