专利号: 2017108560448
申请人: 王英姿
专利类型:发明专利
专利状态:已下证
专利领域: 铁的冶金
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

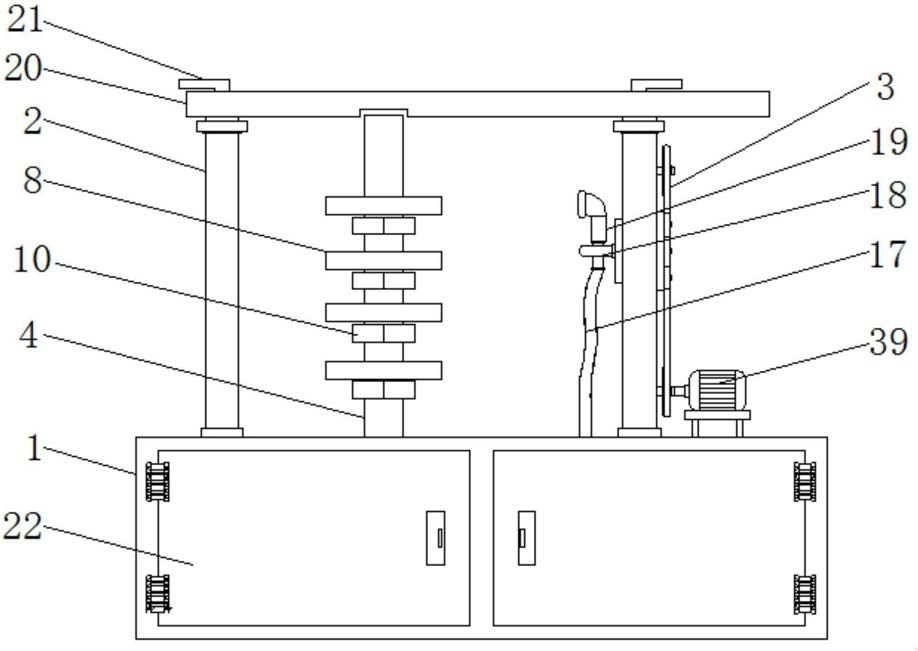

1.一种轴承支承生产用淬火装置,包括箱体(1),其特征在于:所述箱体(1)的顶部一侧固定连接有支撑柱(2),并且箱体(1)顶部的另一侧固定连接有移动装置(3),移动装置(3)上安装有喷火头(19);所述箱体(1)的顶部还贯穿有用于固定轴承支承(8)的旋转柱(4),所述旋转柱(4)延伸至箱体(1)内部的一端与箱体(1)的内壁底部活动连接;箱体(1)的内壁底部一侧固定连接有燃气罐(16),所述燃气罐(16)的顶端连通有连通管(17),所述连通管(17)远离燃气罐(16)的一端贯穿箱体(1)的内壁顶部与喷火头(19)连接。

2.根据权利要求1所述的一种轴承支承生产用淬火装置,其特征在于:所述移动装置(3)包括滑板(31),并且滑板(31)的底部与箱体(1)的顶部固定连接;所述滑板(31)的一侧固定连接有连接板(32),并且连接板(32)的一侧顶部与底部分别活动连接有皮带轮(33)和旋转轮(34);所述滑板(31)的内壁顶部与底部之间连接有滑动杆(35),并且滑动杆(35)的表面滑动连接有滑块(36),所述滑块(36)的一侧活动连接有滚轮(37);所述滑块(36)的一侧且位于滚轮(37)的一侧活动连接有滑轮(38),所述旋转轮(34)的中部与第一电机(39)的输出轴固定连接;所述皮带轮(33)和旋转轮(34)的表面之间传动连接有皮带(310),并且皮带(310)的一侧内壁与滚轮(37)的表面传动连接;所述滑块(36)的一侧通过固定杆(18)与喷火头(19)活动连接;所述移动装置(3)两端还设有限位开关(23)。

3.根据权利要求2所述的一种轴承支承生产用淬火装置,其特征在于:所述滑动杆(35)与滑板(31)的内壁顶部、底部活动连接,滑动杆(35)表面设有螺纹,并且滑动杆(35)穿过滑块(36)与滑块(36)螺纹连接。

4.根据权利要求2所述的一种轴承支承生产用淬火装置,其特征在于:滑动杆(35)与滑板(31)的内壁顶部、底部固定连接,所述滑动杆(35)表面设有齿轮齿块(350),滚轮(37)上设有与齿轮齿块(350)匹配的齿轮。

5.根据权利要求1所述的一种轴承支承生产用淬火装置,其特征在于:所述旋转柱(4)延伸至箱体(1)内部的一端表面固定连接有齿牙圆盘(5),并且箱体(1)的内壁底部一侧固定连接有第二电机(6),所述第二电机(6)输出轴的一端固定连接有与齿牙圆盘(5)相啮合的齿牙杆(7)。

6.根据权利要求1所述的一种轴承支承生产用淬火装置,其特征在于:所述旋转柱(4)的表面开设有凹槽(9),所述凹槽(9)的内壁两侧分别活动连接有第一弧形板(10)和第二弧形板(11)。

7.根据权利要求6所述的一种轴承支承生产用淬火装置,其特征在于:所述第一弧形板(10)的一侧开设有卡槽(12),并且第二弧形板(11)的一侧固定连接有与卡槽(12)相适配的活动板(13),所述活动板(13)的两侧均贯穿有卡板(14),并且卡板(14)的一侧之间固定连接有弹簧(15)。

8.根据权利要求1所述的一种轴承支承生产用淬火装置,其特征在于:所述支撑柱(2)的顶端贯穿有顶板(20),支撑柱(2)的顶端还活动连接有L型固定杆(21),L型固定杆(21)穿过顶板(20)与支撑柱(2)固定。
