专利号: 2017108574597
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

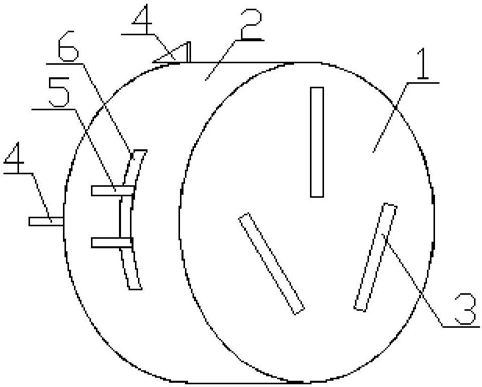

1.一种可插拔插座,其特征在于,所述可插拔插座包括顶盖(1)、底盖和侧围(2),所述顶盖(1)、所述底盖和所述侧围(2)围合形成为插座盒体,且所述顶盖(1)上向内凹陷形成有插孔(3),所述底盖和/或所述侧围(2)上设置有多个卡扣(4),所述底盖和/或所述侧围(2)上形成有凹陷的滑槽,所述滑槽的滑移方向自所述底盖和/或所述侧围(2)的外部向内部延伸,所述卡扣(4)能够至少部分沿所述滑槽滑移,且所述卡扣(4)上还连接有弹性复位元件(8)。

2.根据权利要求1所述的可插拔插座,其特征在于,所述卡扣(4)形成为直角三角柱体,且所述直角三角柱体的其中一条直角边至少部分设置于所述侧围(2)的外表面和/或所述底盖的外端面上。

3.根据权利要求2所述的可插拔插座,其特征在于,所述卡扣(4)中远离所述顶盖(1)的端部为锐角。

4.根据权利要求1-3中任意一项所述的可插拔插座,其特征在于,所述插座盒体内部设置有部分固定设置的弹性复位元件(8),且所述弹性复位元件(8)的端部贯穿所述侧围(2)并与所述卡扣(4)相连。

5.根据权利要求4所述的可插拔插座,其特征在于,所述弹性复位元件(8)和/或至少一个所述卡扣(4)上还连接有把手(5),所述侧围(2)上自上而下形成有贯穿的滑孔(6),且所述把手(5)贯穿所述滑孔(6)并延伸至所述滑孔(6)的外部。

6.根据权利要求1-3中任意一项所述的可插拔插座,其特征在于,所述卡扣(4)设置为

3-6个,且沿所述底盖的围边均分设置。

7.根据权利要求1-3中任意一项所述的可插拔插座,其特征在于,所述底盖的外端面上设置有滑槽,所述卡扣(4)能够沿所述滑槽滑移,所述滑槽内还设置有多个弹性复位元件(8),每个所述弹性复位元件(8)一端固接,另一端各自与每个所述卡扣(4)相连。

8.根据权利要求1-3中任意一项所述的可插拔插座,其特征在于,所述顶盖(1)和所述侧围(2)之间、所述底盖和所述侧围(2)之间还包覆有密封圈。

9.一种可插拔插座总成,其特征在于,所述可插拔插座总成至少包括底座和可插拔地设置于所述底座上的根据权利要求1-8中任意一项所述的可插拔插座;其中,所述底座上设置有多个与所述卡扣(4)相配合的通孔(7),且所述卡扣(4)中远离所述底座的中心所在的水平面的距离大于相配合的所述通孔(7)中远离所述底座的中心的距离。

10.根据权利要求9所述的可插拔插座总成,其特征在于,所述通孔(7)的内壁上还垫设有橡胶垫,所述卡扣(4)的斜边上沿插拔方向设置有多条凸棱条(9)。
