专利号: 2017108577311
申请人: 林向亮
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

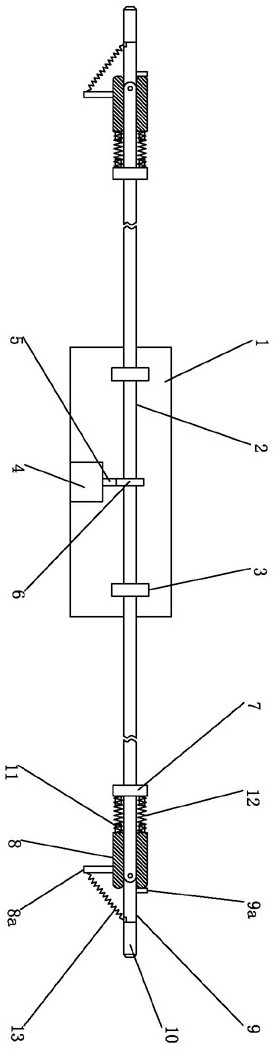

1.一种控制倒车雷达超声波探头监测方向的装置,其特征在于:该装置包括安装在汽车保险杠上的底座(1),还包括两个固定安装在底座(1)上的、相互对称的固定座(3),还包括可转动地安装在固定座(3)上的转轴(2),还包括固定安装在底座(1)上的、用于控制转轴(2)转动角度的电机(4);所述转轴(2)中部设有与转轴(2)固定连接的蜗轮(6);所述电机(4)输出端设有与蜗轮(6)相啮合的蜗杆(5);该装置还包括设置在转轴(2)端部的、用于控制监测方向的调节机构;所述调节机构上设有可拆卸的、用于测距的探头(10)。

2.根据权利要求1所述的一种控制倒车雷达超声波探头检测方向的装置,其特征在于:

所述调节机构包括铰接在转轴(2)端部的探头基座(9),还包括可滑动地套装在转轴(2)上的滑块(8),还包括固定套装在转轴(2)上的、用于控制滑块(8)滑动轨迹的电磁铁(7);所述探头基座(9)径向上设有用于限制滑块(8)滑动位置的挡块(9a);所述探头(10)可拆卸地安装在探头基座(9)上,且与探头基座(9)同轴设置;所述调节机构还包括用于辅助滑块(8)滑动的压缩弹簧(12),还包括控制探头(10)监测方向的拉伸弹簧(13);所述电磁铁(7)和滑块(8)上分别设有相互对应的、起引导压缩弹簧(12)伸缩和限定滑块(8)滑动位置的导柱(11);所述滑块(8)径向上设有与拉伸弹簧(13)固定连接的固定板(8a);所述拉伸弹簧(13)另一端固定在探头基座(9)的自由端。
