专利号: 2017108587436
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种大高径比大规格铸坯的一次镦粗成形方法,其特征在于:它包含如下步骤:

(1)、棒材下料;

(2)、均匀化热处理;

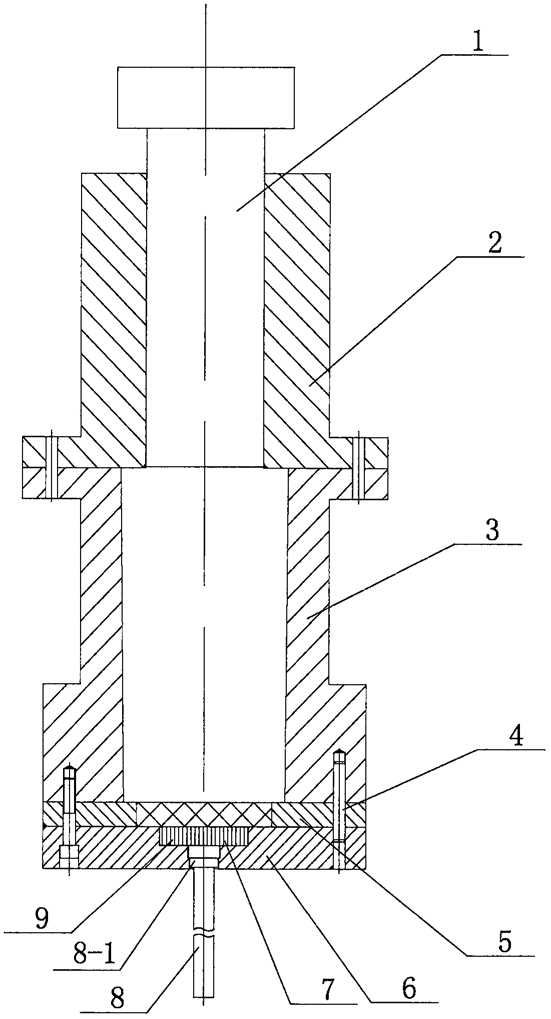

(3)、将圆柱体坯料加热到成形温度并保温,并将镦粗成形模具整体预热到圆柱体坯料温度以上并保温,所述的镦粗成形模具它包括凸模、上凹模、下凹模、下固定板、下模板、上顶块、下顶块、圆柱形顶杆;所述的凸模通过上模板与压力机的上滑块固定连接;上凹模设在凸模的下方;下凹模设在上凹模的下方,并通过紧固件与上凹模固定连接,所述的下凹模的型腔内径d2大于上凹模的型腔内径d1,下凹模的型腔高h2,上凹模的型腔和下凹模的型腔总高h1,其中h1/d1=n,其中n>3,镦粗条件需满足 下凹模、下固定板、下模板通过紧固件依次固定连接;下固定板上设有上顶块孔;上顶块设在上顶块孔内;下模板上设有阶梯孔;圆柱形顶杆的顶端设有阶梯台阶;下顶块和圆柱形顶杆的顶端设在阶梯孔内;上顶块、下顶块、圆柱形顶杆依次接触连接;

(4)、将预热保温后的模具安装在压力机上;给凸模、上凹模、下凹模均匀喷涂有机石墨润滑剂;将经过均匀化热处理的圆柱体坯料放入上凹模、下凹模型腔内;

(5)、压力机带动凸模向下运动,圆柱体坯料的上部坯料在镦粗初始时,被限制在上凹模中,开始镦粗时,该部分不变形,只将凸模施加的挤压力通过该部分传递给下部坯料,而下部不受限制坯料的高径比小于3,所以不会出现失稳,即使由于坯料端面不平造成稍许的失稳,在镦粗过程中,圆柱体坯料的鼓形会首先接触下凹模的内壁,使圆柱体坯料得到校形,保证镦粗过程的进行;而圆柱体坯料的上部初始被限制的金属,在镦粗过程中,随着下部坯料的不断镦粗,逐渐进入到下部不受限下凹模,实现镦粗,最后镦粗成所需的镦粗件;

(6)、压力机滑块带动凸模向上运动;压力机顶出缸向上运动,使圆柱形顶杆向上运动,将镦粗件的底部上升到上凹模的出口端,然后取出;将凸模与上凹模、下凹模合模,将与压力机滑块和下工作台相连的紧固螺栓拧松,卸载掉模具。
