1.一种三维超灵敏可擦写拉曼增强活性衬底的制备方法，包括以下步骤：(1)将乙基纤维素溶于适量乙醇中，得溶胶A；

(2)将氧化锌粉末和松油醇分散于适量乙醇中，再向得到的溶液加入适量溶胶A，加热下强力搅拌使乙醇蒸发得氧化锌浆料；

(3)将步骤(2)得到的氧化锌浆料滴加到玻璃基板上，刮膜后放置于高温环境中；

(4)向冷却后的玻璃基板滴加银颗粒分散液，干燥后得到三维多孔的ZnO/Ag拉曼增强活性衬底；

步骤(4)中所述银颗粒的制备方法为：将聚乙烯吡咯烷酮加入适量乙二醇中，搅拌均匀后加入硝酸银；将所得混合溶液加热至130℃，保温一段时间，冷却后加入过量丙酮使银颗粒沉淀，离心、洗涤后得纯净的银颗粒。

2.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(1)中乙基纤维素与乙醇的质量比为1:6.3。

3.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(2)中氧化锌与松油醇的质量比为1:2-3。

4.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(2)中氧化锌与松油醇的质量比为1:2.1。

5.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(2)中氧化锌与溶胶A的质量比为1:6-7。

6.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(2)中加热温度为60℃。

7.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(3)中高温环境的温度为450℃。

8.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(3)中玻璃基板在高温环境中放置时间为1.5h。

9.如权利要求1所述的三维超灵敏可擦写拉曼增强活性衬底的制备方法，其特征在于：步骤(4)中制备银颗粒时所述保温时间为1h。

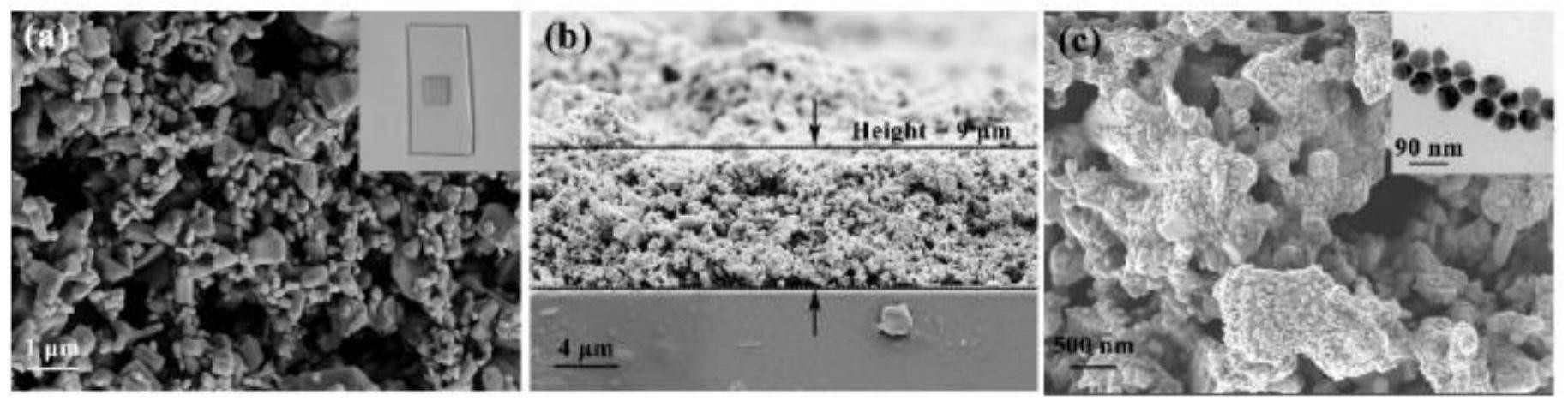

10.如权利要求1-9任一所述制备方法制得的三维超灵敏可擦写拉曼增强活性衬底，其特征在于：所述三维超灵敏可擦写拉曼增强活性衬底为负载银的氧化锌复合材料，氧化锌膜为多孔结构，银颗粒分散附着在氧化锌膜的孔隙中。
