专利号: 2017108655024
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

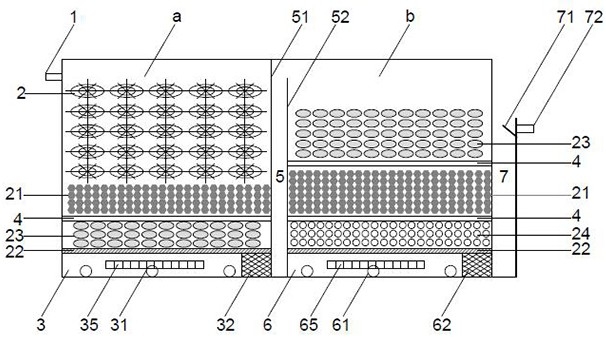

1.一种微污染水源水生物处理装置,包括反应器本体,其特征在于:所述反应器本体包括前处理单元(a)和后处理单元(b),所述后处理单元(b)位于前处理单元(a)右侧,所述前处理单元(a)与后处理单元(b)由下折流墙(51)与上折流墙(52)围成的过流通道(5)分隔开;所述前处理单元(a)外部左上侧设置有进水管(1),所述前处理单元(a)内部左上方设置有第一进水管(12),所述后处理单元(b)内部左上方设置有第二进水管(14),所述第一进水管(12)、第二进水管(14)与进水管(1)相连,所述第一进水管(12)、第二进水管(14)上分别设置有第一阀门(11)、第二阀门(13);所述前处理单元(a)、后处理单元(b)内部设置有滤料层与反冲洗管(4)、透水承托板(22);所述前处理单元(a)底部设有第一底部出水室(3),所述后处理单元(b)底部设有第二底部出水室(6);所述后处理单元(b)右侧设置有出水室(7)、溢流堰(71)和出水管(72)。

2.根据权利要求1所述的一种微污染水源水生物处理装置,其特征在于:所述第一底部出水室(3)的底板(34)上依次设置有第一排泥管(31)、第一曝气管(35)、第一承重多孔砖(32)和第一隔板(33);所述第二底部出水室(6)的底板(34)上依次设置有第二排泥管(61)、第二曝气管(65)、第二承重多孔砖(62)和第二隔板(63);所述第一隔板(33)与第二隔板(63)分别位于下折流墙(51)与装置外壁(10)内部。

3.根据权利要求2所述的一种微污染水源水生物处理装置,其特征在于:所述第一隔板(33)朝向第一承重多孔砖(32)的一侧表面设置有折流凹槽(36),所述第二隔板(63)朝向第二承重多孔砖(62)的一侧表面设置有折流凹槽(36),所述折流凹槽(36)呈圆弧形。

4.根据权利要求3所述的一种微污染水源水生物处理装置,其特征在于:所述第一隔板(33)、第二隔板(63)内部具有不规则的微孔,所述微孔有部分闭合,所述第一隔板(33)、第二隔板(63)朝向折流凹槽(36)的一侧表面的微孔为开放状态,所述第一隔板(33)、第二隔板(63)的另一侧表面的微孔为开放状态。

5.根据权利要求1所述的一种微污染水源水生物处理装置,其特征在于:所述滤料层包括悬挂填料层(2)、改性沸石层(21)、鹅卵石层(23)和石英砂层(24),所述滤料层每0.5m-

1.0m高度设置一条反冲洗管(4),所述反冲洗管(4)直径为3cm-15cm。

6.根据权利要求1所述的一种微污染水源水生物处理装置,其特征在于:所述反冲洗管(4)表面设有气孔(41),所述反冲洗管(4)表面裹覆有管网(42),所述管网(42)带有网孔(43),所述网孔(43)的孔径为0.3mm-0.7mm。

7. 根据权利要求1所述的一种微污染水源水生物处理装置,其特征在于:所述反应器本体呈长方体,所述前处理单元(a)和后处理单元(b)的体积比为0.8-1.5:1,所述前处理单元(a)的悬挂填料层(2)、改性沸石层(21)和鹅卵石层(23)的体积比为1.5-3:0.8-1.5:1,所述后处理单元(b)的鹅卵石层(23)、改性沸石层(21)和石英砂层(24)的体积比为0.8-1.2:

0.8-1.2:1。

8.根据权利要求1所述的一种微污染水源水生物处理装置,其特征在于:所述第一承重多孔砖(32)与第二承重多孔砖(62)分别不连续均匀地平铺于反应器底部下折流墙(51)与后处理单元(b)右侧装置外壁(10)下方,所述第一承重多孔砖(32)与第二承重多孔砖(62)垂直于反应器底长,所述第一承重多孔砖(32)、第二承重多孔砖(62)所占反应器底面宽长与反应器宽长之比为0.6-1:1。

9.根据权利要求1所述的一种微污染水源水生物处理装置,其特征在于:所述过流通道(5)的下折流墙(51)和上折流墙(52)之间的距离为0.1-0.8m,所述下折流墙(51)与上折流墙(52)的横截面积占反应器侧面横截面积的0.8-0.9,所述过流通道(5)的上折流墙(52)顶端高于出水管(72)20-50cm,所述出水管(72)不低于鹅卵石层(23)顶部并且低于第二进水管(14)。
