1.一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，包括以下步骤：步骤一：称取CMC加入H2O中，配成1～3g/L的溶液，然后依次进行搅拌和超声处理，形成混合溶液A；

步骤二：按照nZn:nCd＝1：1的比例称取Zn(Ac)2·2H2O和Zn(Cd)2·2H2O，加入混合溶液A中，且CMC和Zn(Ac)2·2H2O的比为(0.036～0.108g)：(0.1～0.5mmol)，然后依次进行搅拌和超声处理，形成混合溶液B；

步骤三：称取硫代乙酰胺作为硫源，加入混合溶液B中，其中硫代乙酰和Zn(Ac)2·2H2O的摩尔比为(1～3)：(0.1～0.5)，然后依次进行搅拌和超声处理，形成混合溶液C；

步骤四：采用HCl溶液对混合溶液C进行酸化，再进行超声处理，形成混合溶液D；

步骤五：将混合溶液D加入聚四氟乙烯的内衬中进行水热反应；

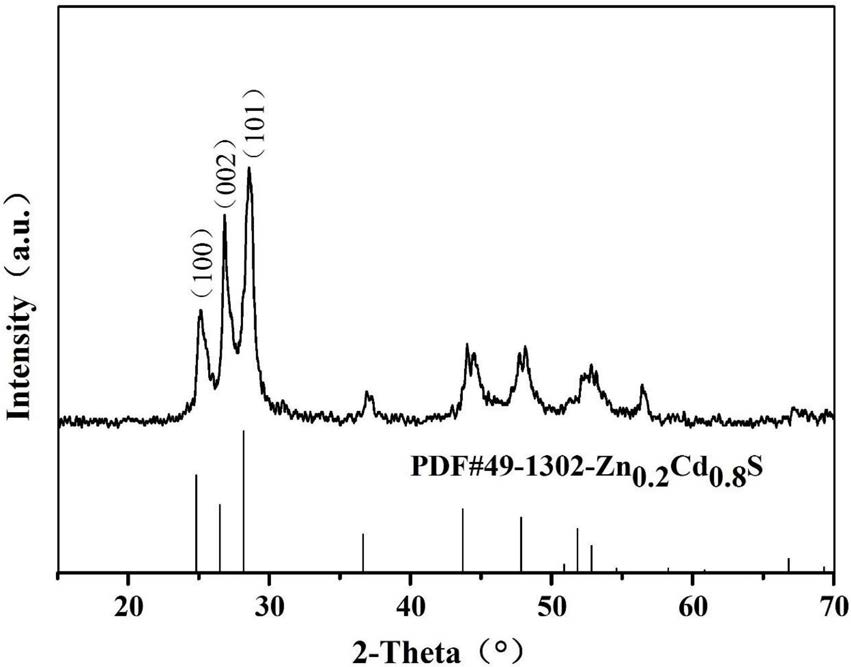

步骤六：待反应完成后，将产物经去离子水和乙醇分别离心洗涤若干次，然后干燥研磨即得到Zn0.2Cd0.8S材料粉体。

2.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤一中搅拌时间为1～3h，超声处理时间为5～30min。

3.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤二中搅拌时间为15min，超声处理时间为5～30min。

4.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤三中搅拌时间为15min，超声处理时间为5～30min。

5.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤四中HCl溶液的浓度为0.01～0.1mol/L。

6.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤四中采用HCl溶液将混合溶液C的PH调节至2.0～3.0。

7.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤四中超声处理的时间为5～20min。

8.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤五中水热反应条件如下：填充比控制在30％～36％，反应温度控制在140℃～180℃，反应时间控制在2h～6h。

9.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤六中产物经去离子水和乙醇分别离心洗涤3～6次。

10.根据权利要求1所述的一种颗粒自组装球状锌镉硫固溶体材料的制备方法，其特征在于，步骤六中干燥具体为：在40～60℃的温度下真空干燥1～3h。
