1.纳米γ-三氧化二铁光催化剂的制备方法，其特征在于包括以下步骤：

1)首先，将乙醇与水按5.5～6.5：1的体积比混合得到乙醇溶液，然后取30ml乙醇溶液向其中加入1.3500g～1.5000g的FeCl3·6H2O超声分散后，再向其中加入2.0000g的无水乙酸钠磁力搅拌得到溶液A；

2)其次，取60mg～80mg的抗坏血酸加入溶液A中搅拌使其完全溶解得到前驱体溶液B，将前驱体溶液B转移到带有聚四氟乙烯内衬的均相反应仪中，在160℃～200℃，反应18h～

24h；

3)待反应结束后，取出前驱体，经去离子水和无水乙醇分别离心洗涤，干燥；

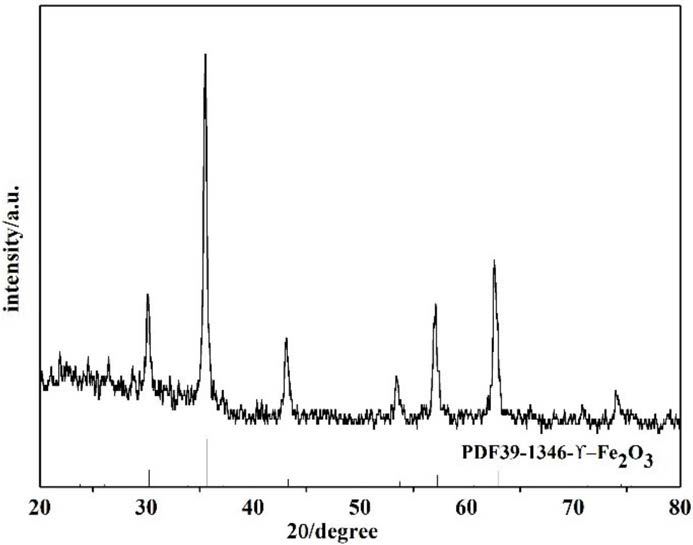

4)最后，将干燥所得到的样品倒入研钵中研磨成细小的粉末状样品，即得到纳米γ-三氧化二铁光催化剂。

2.根据权利要求1所述的纳米γ-三氧化二铁光催化剂的制备方法，其特征在于：所述步骤1的磁力搅拌是在磁力搅拌器上以500r/min～1000r/min的速度搅拌2h～3h。

3.根据权利要求1所述的纳米γ-三氧化二铁光催化剂的制备方法，其特征在于：所述步骤2前驱体溶液B转移到聚四氟乙烯的内衬中的填充比为40％～50％。
