专利号: 2017108671188
申请人: 赣州靖扬科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

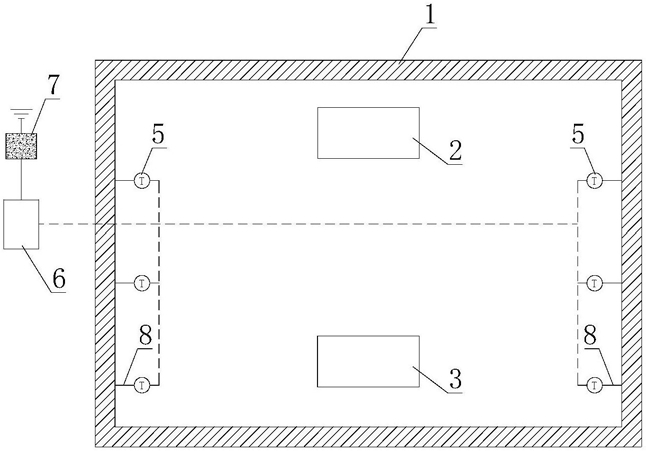

1.一种缫丝机高密烘干系统,其特征在于,包括箱体(1),所述箱体(1)的内侧壁上开设有双平腔,所述双平腔内设有适于对箱内卷丝轮上湿丝条进行烘干的红外加热装置(2),所述箱体(1)的内部设有卷丝轮放置架(3),所述箱体(1)上设有便于卷丝轮出入箱体内部的密封门装置(4),所述箱体(1)的内侧壁上还设有多个温度传感器(5),所述箱体(1)的外部设有控制器(6)和无线传输模块(7);其中,所述红外加热装置(2)包括强排风扇(21)、红外线加热管(22)和风向调节机构(23),所述强排风扇(21)固定安装在双平腔后侧的箱体板壁上,所述红外线加热管(22)设于双平腔两侧的箱体板壁上并位于强排风扇(21)的前方,所述风向调节机构(23)包括多个导热片(231)、连接板(232)、调节杆(233)和驱动电机(234),每个所述导热片(231)包括热片本体(2311)和设于热片本体(2311)两侧的连接轴(2312),所述连接轴(2312)水平转动设于双平腔前侧两边的箱体板壁上,靠近所述连接轴(2312)的一侧热片本体上一体成型有连接柱(2313),所述连接柱(2313)的延伸方向与连接轴(2312)的方向一致,所述连接板(232)上开设有多个与连接柱(2313)对应的连接孔(2321),每个所述连接柱(2313)伸入到连接孔(2321)内并与连接孔(2321)转动枢接,在所述连接板(232)的一端附近还开设有长条形限位卡槽(2322),所述调节杆(233)包括驱动杆(2331)和7字形调节杆(2332),所述驱动杆(2331)的一端固定连接至设于箱体(1)侧壁的驱动电机(234)的电机轴,所述驱动杆(2331)的另一端与7字形调节杆(2332)的水平段固定连接,所述7字形调节杆(2332)的竖直段伸入到长条形限位卡槽(2322)中,并可在所述驱动电机(234)的驱动下在限位卡槽内来回往复移动;

所述卷丝轮放置架(3)包括导轨(31)、支撑架(32)、支撑轴(33)、传输皮带(34)和步进电机(35),所述导轨(31)固定设置于箱体(1)的底部,所述导轨(31)的方向与红外加热装置(2)的方向垂直即朝向强排风扇(21),所述支撑架(32)的底部固定连接有与导轨(31)滚动配合的滚轮(321),所述支撑轴(33)的两端转动连接于支撑架(32)上,所述步进电机(35)的输出轴通过传输皮带(34)与支撑轴(33)传输连接;

所述密封门装置(4)包括门框(41)和门板(42),所述门框(41)为直接在箱体(1)上开设的框体,所述门框(41)的上下内表面均设有楔形滑槽(43),所述门框(41)下内表面的楔形滑槽(43)内径向设有多个轴承(44),所述门框(41)左侧的箱体(1)内设有与门框左内表面连通的收纳腔(45),所述收纳腔(45)适于收纳打开状态时的门板(42),所述门框(41)的右内表面设有限位槽(46),所述收纳腔(45)靠近门框(41)左侧表面的腔壁和限位槽(46)的内壁都设有碰触密封胶槽,所述门板(42)的上下两侧设有与楔形滑槽(43)对应配合的凸出滑块(47),所述门板(42)下侧的凸出滑块(47)与楔形滑槽(43)内多个轴承(44)的表面滚动配合,所述凸出滑块(47)两侧的门板侧面可与门框(41)的上下内表面接触密封,所述门板(42)的左右两侧设有可与所述碰触密封胶槽紧密配合的碰触密封胶条,所述门板(42)上安装有上下方向定位的把手(48);

多个所述温度传感器(5)至少设于箱体(1)内侧壁的顶部、中部和底部,所述温度传感器(5)用于对箱体(1)内部的温度进行检测,所述控制器(6)与温度传感器(5)、步进电机(35)和无线传输模块(7)电连接,所述控制器(6)用于在正常烘干过程中对每个温度传感器(5)检测的温度进行判断,当某个所述温度传感器(5)检测的温度相对较低时,所述控制器(6)将控制步进电机(35)进行启动并带动支撑轴(33)上的卷丝轮转动,将卷丝轮从当前温度相对较低的温度传感器(5)对应方向转动到当前温度相对较高的温度传感器(5)对应方向,使温度相对较低的温度传感器和温度相对较高的温度传感器检测的温度差保持在预设的温差范围内,所述无线传输模块(7)用于将温度传感器(5)检测的温度数据和控制器(6)的控制信息发送至上层管控中心。

2.根据权利要求1所述的缫丝机高密烘干系统,其特征在于,所述红外线加热管(22)为石英红外线加热器或陶瓷红外线加热器。

3.根据权利要求1所述的缫丝机高密烘干系统,其特征在于,所述红外线加热管(22)内靠近强排风扇(21)的内侧壁设有金属反射层。

4.根据权利要求1所述的缫丝机高密烘干系统,其特征在于,所述支撑轴(33)的两端通过轴承转动连接于支撑架(32)上。

5.根据权利要求1所述的缫丝机高密烘干系统,其特征在于,多个所述温度传感器(5)通过支持杆(8)连接至少安设于箱体(1)内侧壁的顶部、中部和底部。

6.根据权利要求1所述的缫丝机高密烘干系统,其特征在于,所述红外线加热管(22)与支撑轴(33)上卷丝轮的距离为62~76mm。

7.根据权利要求1所述的缫丝机高密烘干系统,其特征在于,所述控制器(6)为单片机。
