1.一种两步法合成锌镉硫固溶体材料的方法，其特征在于，包括以下步骤：

步骤一：按照摩尔比nZn:nCd＝1：1称取Zn(Ac)2·2H2O和Zn(Cd)2·2H2O，加入到DETA和去离子水的混合溶液中，其中每40mLDETA和去离子水的混合溶液中加入0.5～1.0mmolZn(Ac)2·2H2O，搅拌形成混合溶液A；

步骤二：称取硫代乙酰胺作为硫源加入混合溶液A中，且硫代乙酰胺和Zn(Ac)2·2H2O的摩尔比为(1～2)：(0.5～1.0)，然后依次进行搅拌和超声处理，形成混合溶液B；

步骤三：将混合溶液B加入聚四氟乙烯的内衬中进行水热反应，水热反应条件如下：填充比控制在30％～40％，反应温度控制在140℃～180℃，反应时间控制在12h～24h；

步骤四：待反应完成后，产物经去离子水和乙醇分别离心洗涤若干次，然后干燥研磨得到Zn0.5Cd0.5S前驱体；

步骤五：将Zn0.5Cd0.5S前驱体放入小瓷舟中，并将小瓷舟放入大瓷舟中盖好盖子，然后将放入低温管式炉中，先进行抽真空，再充入氮气，如此重复若干次后将管内的空气排除干净，再将管内抽成真空环境；

步骤六：控制低温管式炉进行烧结反应，烧结反应温度为500℃～800℃，时间为1～2h，反应结束后立即停止，并通入氩气进行保护，待温度降到室温时打开低温管式炉取出瓷舟；

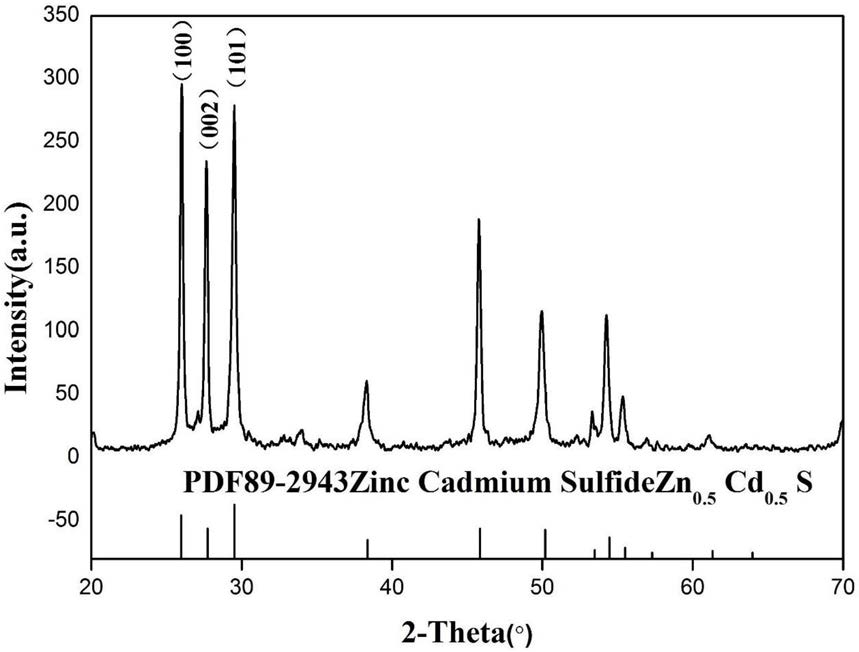

步骤七：将瓷舟中的样品研磨成粉末状，即为Zn0.5Cd0.5S固体材料。

2.根据权利要求1所述的一种两步法合成锌镉硫固溶体材料的方法，其特征在于，步骤一中DETA和去离子水的体积比为1:9。

3.根据权利要求1所述的一种两步法合成锌镉硫固溶体材料的方法，其特征在于，步骤二中搅拌时间为15min，超声处理时间为5～30min。

4.根据权利要求1所述的一种两步法合成锌镉硫固溶体材料的方法，其特征在于，步骤四中产物经去离子水和乙醇分别离心洗涤3～6次。

5.根据权利要求1所述的一种两步法合成锌镉硫固溶体材料的方法，其特征在于，步骤四中干燥具体为：在40～60℃的温度下真空干燥2～4h。
