1.一种镍掺杂铁酸锰包覆硅酸镁复合催化剂，其特征在于，是由镍掺杂铁酸锰包覆硅酸镁制得的复合催化剂Ni-MnFe2O4@M-S-H。

2.根据权利要求1所述的镍掺杂铁酸锰包覆硅酸镁复合催化剂，其特征在于，镍掺杂铁酸锰与硅酸镁的质量比为(1.0:0.1)-(1.0:1.5)。

3.一种镍掺杂铁酸锰包覆硅酸镁复合催化剂的制备方法，其特征在于，包括如下步骤：将镍掺杂铁酸锰和硅酸镁混合后，转移到聚四氟乙烯反应罐中，放置于高压反应釜中密闭，在微波消解仪中，于水热压力1.5MPa下，微波水热反应30.0min，沉淀物用超纯水洗至中性，过滤，干燥，研磨，得目标产物。

4.根据权利要求3所述的一种镍掺杂铁酸锰包覆硅酸镁复合催化剂的制备方法，其特征在于，所述的镍掺杂铁酸锰的制备方法如下：将硝酸铁、硝酸锰和硝酸镍混合，溶于超纯水中，用NaOH调节pH至12.0，搅拌均匀，得镍掺杂铁酸锰；按摩尔比，Fe3+:Mn2+＝2:1；按重量百分比，Ni含量为0.9％。

5.根据权利要求3所述的一种镍掺杂铁酸锰包覆硅酸镁复合催化剂的制备方法，其特征在于，所述的硅酸镁的制备方法如下：将硝酸镁水溶液和硅酸钠水溶液混合，生成沉淀，沉淀物用超纯水洗至中性，过滤，干燥，研磨，得硅酸镁粉末。

6.权利要求1或2所述的镍掺杂铁酸锰包覆硅酸镁复合催化剂在微波催化降解水中有机污染物中的应用。

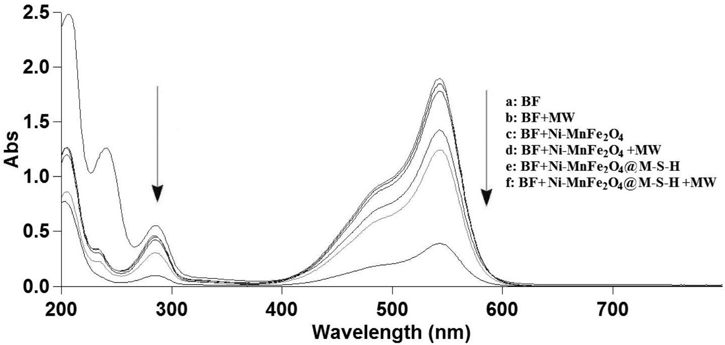

7.根据权利要求6所述的应用，其特征在于，方法如下：于含有有机污染物的废水中加入权利要求1或2所述的镍掺杂铁酸锰包覆硅酸镁复合催化剂，于700W下，微波照射3-5min。

8.根据权利要求7所述的应用，其特征在于，所述的有机污染物为碱性品红染料。

9.根据权利要求7所述的应用，其特征在于，调节有机污染物的初始浓度为10.0-

50.0mg/L。

10.根据权利要求9所述的应用，其特征在于，催化剂的投加量为0.2-1.0g/L。
