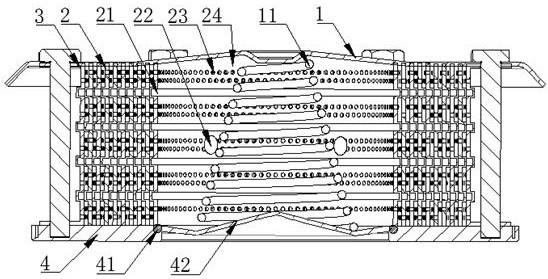

1.一种曲轴箱阻燃式防爆阀,包括匹配连接的阀盖(1)与阀座(4),其特征在于阀座(4)上设有阀瓣(42),阀盖(1)与阀座(4)之间设有内阻燃圈组、外阻燃圈(3)及弹簧(11),所述弹簧(11)上端固定在阀盖(1)上,弹簧(11)下端紧压在阀瓣(42)上,内阻燃圈组与外阻燃圈(3)设置在阀盖(1)与阀座(4)构成的空间内,且内阻燃圈组紧配设置在外阻燃圈(3)内,内阻燃圈组与外阻燃圈(3)形成阻燃器。
2.根据权利要求1所述的曲轴箱阻燃式防爆阀,其特征在于所述内阻燃圈组至少由5个不同半径圈体的内阻燃圈(2)径向方向叠加构成。
3.根据权利要求2所述的曲轴箱阻燃式防爆阀,其特征在于外阻燃圈(3)包括外阻燃圈本体及设置在外阻燃圈本体上下两端的安装环(31),外阻燃圈本体与内阻燃圈(2)的结构相同,包括圈体(24),圈体(24)上横向均匀分布若干凸台(21),相邻两个凸台(21)之间的圈体(24)上均匀分布有气流通孔(23)。
4.根据权利要求3所述的曲轴箱阻燃式防爆阀,其特征在于圈体(24)上均设有固定安装孔(22)。
5.根据权利要求3所述的曲轴箱阻燃式防爆阀,其特征在于凸台(21)为圆环状结构,用于隔开相邻两个阻燃圈圈体,二个相邻凸台(21)和前后两个阻燃圈圈体形成一个环形气体流动空间。
6.根据权利要求3所述的曲轴箱阻燃式防爆阀,其特征在于外阻燃圈本体(33)与内阻燃圈(2)均为圆环状钣金件。
7.根据权利要求3-6任一所述的曲轴箱阻燃式防爆阀,其特征在于外阻燃圈(3)及各个内阻燃圈(2)之间的气流通孔(23)在相同高度处并列排布,相邻两个内阻燃圈(2)同等高度的气流通孔(23)在水平方向交错排列,共同形成三叉形的气道。
8.根据权利要求3-6任一所述的曲轴箱阻燃式防爆阀,其特征在于安装环(31)上设有螺栓安装孔(32),采用螺栓将外阻燃圈(3)上下两端固定在阀座(4)与阀盖(1)之间。
9.根据权利要求3-6任一所述的曲轴箱阻燃式防爆阀,其特征在于阀瓣(42)与阀座(4)连接处设有密封圈(41),通过密封圈(41)密封。
10.根据权利要求3-6任一所述的曲轴箱阻燃式防爆阀,其特征在于气流通孔(23)为圆形结构。
