专利号: 2017108835807
申请人: 韦永梁
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

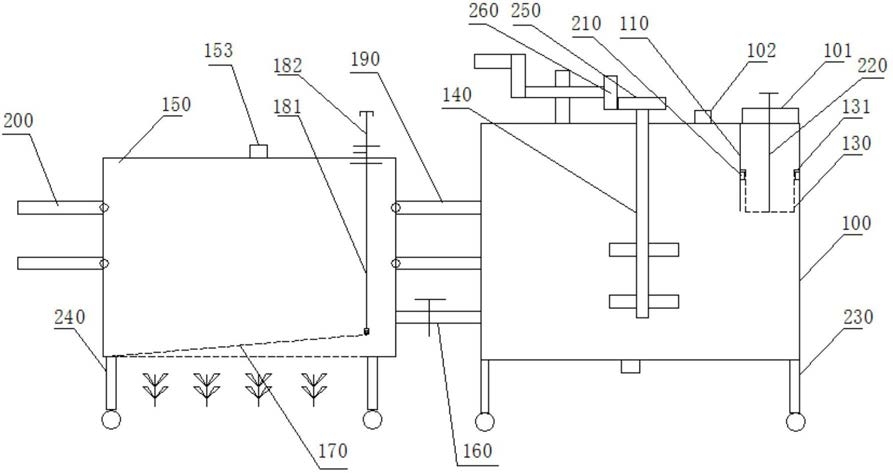

1.一种农药喷洒装置,其特征在于,包括:

搅拌箱,其为内部中空的长方体形,所述搅拌箱的顶部设置有两个第一进水口和农药进液口,所述搅拌箱的底部间隔设置有多个第一脚轮;

第一隔板,其设置在所述搅拌箱的内部,所述第一隔板分别与所述搅拌箱上沿其宽度方向的两个侧壁垂直,且所述第一隔板的两端分别与所述搅拌箱上沿其宽度方向的两个侧壁固定并无缝连接,所述第一隔板的顶部接触所述搅拌箱的顶部,所述第一隔板的底部与所述搅拌箱的底部不接触;

第二隔板,其分别与所述第一隔板和所述搅拌箱上与第一隔板相对的一个侧壁垂直,且所述第二隔板的两端分别与所述第一隔板和所述搅拌箱上与第一隔板相对的一个侧壁固定并无缝连接,所述第二隔板的顶部接触所述搅拌箱的顶部,所述第二隔板将所述第一隔板和所述搅拌箱上与第一隔板相对的一个侧壁之间的区域分割成两个过滤区,两个过滤区的顶部分别设置有一个第一进水口;

两个滤网,其分别设置在所述两个过滤区中,并分别与两个第一进水口相对;

搅拌装置,其设置在所述第一隔板和所述搅拌箱上与第一隔板相对的另一个侧壁之间;

喷洒箱,其为内部中空的长方体形,所述喷洒箱设置在所述搅拌箱的一侧,并与所述搅拌箱可拆卸地连接,所述喷洒箱的底部设置有多个第二脚轮,所述喷洒箱的底部间隔设置有多个第一出水孔;

水管,其与所述喷洒箱和所述搅拌箱均连通,所述水管上设置有阀门。

2.如权利要求1所述的农药喷洒装置,其特征在于,所述喷洒箱的顶部设置有一个通孔组,所述通孔组由相互连通的第一通孔和第二通孔组成,所述第一通孔为圆形,所述第二通孔设置在所述第一通孔的外侧;

所述农药喷洒装置还包括:

挡水板,其设置在所述喷洒箱的内部,所述挡水板上间隔设置有多个第二出水孔,所述挡水板的一端与所述喷洒箱的底部铰接,所述挡水板选择性地铺设在所述喷洒箱的底部,当所述挡水板铺设在所述喷洒箱的底部时,所述挡水板封住所述第一出水孔;

第一杆体,其沿竖直方向设置,所述第一杆体的底部与所述挡水板的另一端铰接;

第二杆体,其沿竖直方向设置,且为圆柱体形,所述第二杆体的底部与所述第一杆体的顶部转动连接,所述第二杆体的顶部穿过所述第一通孔,并延伸至所述喷洒箱的上方;

两块限位板,其间隔设置在所述第二杆体上,所述第二杆体穿过所述两块限位板,所述两块限位板选择性地封住所述第二通孔;

限位块,其固设在所述第二杆体的外侧壁上,并位于两块限位板之间,所述限位块与任一限位板间的距离等于所述喷洒箱的顶部的厚度,所述限位块设置为:当所述第二杆体穿过所述第一通孔时,所述限位块能穿过所述第二通孔,当喷洒箱的顶部位于限位块和其上方的限位板之间时,所述挡水板铺设在所述喷洒箱的底部。

3.如权利要求1所述的农药喷洒装置,其特征在于,所述喷洒箱与所述搅拌箱可拆卸地连接的具体方式为:所述喷洒箱和所述搅拌箱之间沿竖直方向间隔设置有多根第三杆体,所述第三杆体沿水平方向设置,第三杆体的一端与所述喷洒箱的外侧壁铰接,另一端与所述搅拌箱的外侧壁可拆卸地连接。

4.如权利要求3所述的农药喷洒装置,其特征在于,还包括:

多根第四杆体,其沿竖直方向间隔设置在所述喷洒箱的外侧壁上,且与所述多根第三杆体在同一平面上,所述第四杆体沿水平方向设置,第四杆体的一端与所述喷洒箱的外侧壁铰接,另一端远离所述喷洒箱。

5.如权利要求1所述的农药喷洒装置,其特征在于,所述滤网为半包围结构,且顶部敞开,所述滤网的顶部向外延伸出一支撑部,所述支撑部环所述滤网的顶部设置,所述第一进水口的尺寸大于或等于所述支撑部的尺寸;

所述农药喷洒装置还包括:

多个支撑块,每个过滤区中均间隔设置有多个支撑块,每个过滤区中的多个支撑块分别与所述第一隔板和所述搅拌箱的内侧壁固定连接,所述支撑部搭设在与其对应的支撑块上。

6.如权利要求5所述的农药喷洒装置,其特征在于,还包括:

两根第五杆体,一个过滤区对应一根第五杆体,第五杆体的底部和与其对应的滤网的底部固定连接,顶部穿过所述第一进水口。

7.如权利要求4所述的农药喷洒装置,其特征在于,所述搅拌箱的顶部设置有第二进水口。

8.如权利要求1所述的农药喷洒装置,其特征在于,所述第一脚轮和所述第二脚轮分别通过第一伸缩杆和第二伸缩杆与搅拌箱和喷洒箱连接。

9.如权利要求1所述的农药喷洒装置,其特征在于,所述搅拌装置包括:旋转轴,其沿竖直方向设置,且下部位于所述第一隔板和所述搅拌箱上与第一隔板相对的另一个侧壁之间,顶部穿过所述搅拌箱的顶部,所述旋转轴上设置有叶片;

从动齿轮,其设置在所述旋转轴的顶部;

主动齿轮,所述从动齿轮上设置有所述主动齿轮,所述主动齿轮与所述从动齿轮啮合;

摇柄,其与所述主动齿轮连接。
