专利号: 2017108837978
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种利用爆炸生产无缝金属管材的方法,其特征在于,包括以下步骤:

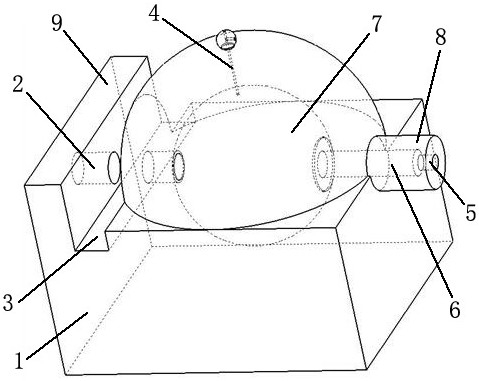

1)根据所要加工的无缝金属管材的尺寸在一密闭腔室上设置成型管和挤压杆,且成型管定径孔的内径与所要加工的无缝金属管材的外径相等,挤压杆直径小的一端的外径与所要加工的无缝金属管材的内径相等;

2)根据所要加工的无缝金属管材的材质以及尺寸计算成型所需要的挤压力,并依此挤压力数据推导计算得出提供该挤压力所需要的TNT炸药的摩尔量;

所述步骤2)中计算挤压力及TNT炸药摩尔量的具体步骤如下:A)依据以下公式(1)计算所需要的挤压力F

 (1);

式中,D0为金属管状坯料的外径,Di为金属管状坯料的内径,同时也是所要加工的无缝金属管材的内径,d0为所要加工的无缝金属管材的外径,S为流变应力;

, 为挤压凹模锥半角, 为变形区金属与成型管

之间的摩擦系数, 为变形区金属与挤压杆之间的摩擦系数,所谓的变形区金属即为加热到利于成型的预热温度后的金属管状坯料;

B)根据TNT的分子量227.13以及每公斤TNT爆炸产生的热量420万焦耳,得到每摩尔TNT爆炸所产生的热量为Q=95.39×104J;

由TNT爆炸的方程式4TNT+21O2=10H2O+28CO2+6N2可知,爆炸后产生的气体为H2O、CO2和N2,且n摩尔TNT爆炸后产生的H2O、CO2和N2的物质的量分别为n1=2.5n·mol、n2=7n·mol和n3=1.5n·mol,设三种气体的定容比热容分别为:Cvmh、Cvmc和Cvmn;

C)由于爆炸所用的时间很短,而热量的传导需要时间,因此密闭腔室内爆炸瞬间认为是绝热的,且该密闭腔室的体积为V,爆炸前和爆炸后的温度分别为T1和T2,因此,爆炸瞬间产生的热量为:nQ=(n1·Cvmh+n2·Cvmc+n3·Cvmn)·(T2-T1)   (2);

由公式(2)推导得出:

  (3);

根据克拉伯龙方程,爆炸后的压强为P=nRT2/V,即:爆炸后的压强为:

 (4);

D)由于无缝管材挤压中,初始受力部位为挤压杆后端面,其外径与金属管状坯料的外径相等,因此P压强作用在挤压杆后端面上所产生的实际压力就是挤压力,即以下等式成立:    (5);

E)将公式(5)化简得到所需要的TNT的摩尔量为:     (6);

3)在密闭腔室内装填步骤2)计算得到的TNT炸药量以及足以支撑爆炸的氧气包,而后将金属管状坯料加热到利于成型的预热温度后和挤压杆一并装填入成型管内;

4)引爆密闭腔室内的TNT炸药,利用其爆炸产生的能量推动挤压杆推挤金属管状坯料通过成型管成型。

2.根据权利要求1所述的一种利用爆炸生产无缝金属管材的方法,其特征在于:所述步骤3)中,在装填金属管状坯料和挤压杆之前,预先在成型管内壁、挤压杆外壁涂覆润滑剂,以降低成型过程中的摩擦阻力。

3.根据权利要求2所述的一种利用爆炸生产无缝金属管材的方法,其特征在于:所述润滑剂为玻璃润滑剂或石墨水剂。
