专利号: 2017108864212
申请人: 徐海军
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

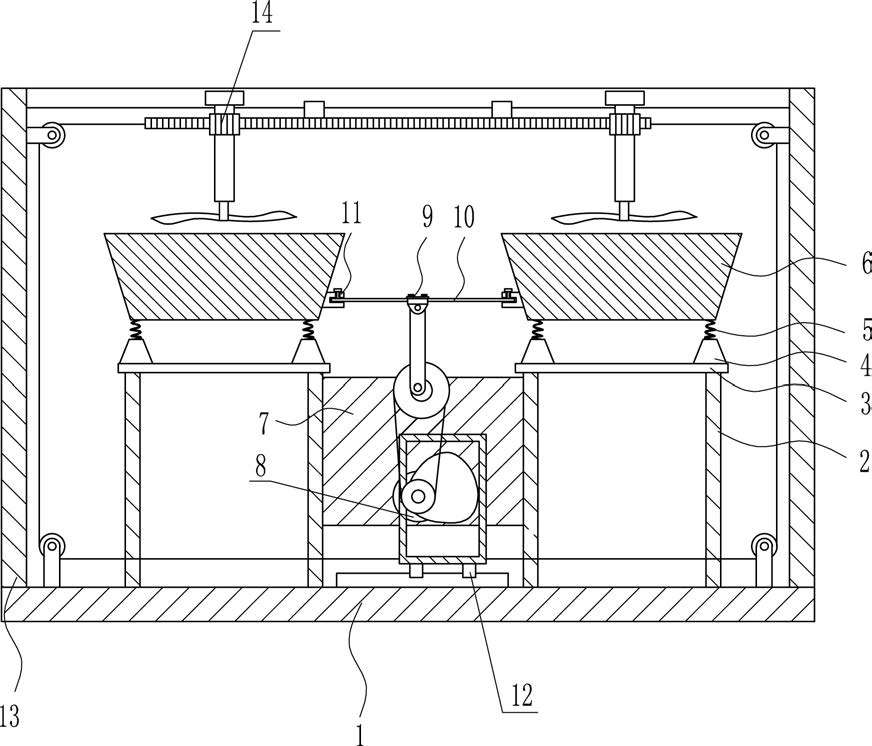

1.一种稀土大小颗粒分选用振动筛,其特征在于,包括有底板(1)、第一支架(2)、支板(3)、支撑块(4)、减震弹簧(5)、筛体(6)、固定板(7)、振动装置(8)、连接件(9)、板簧(10)、紧固机构(11)、驱动装置(12)、第二支架(13)和破碎装置(14),底板(1)的顶部竖直连接有多个第一支架(2),第一支架(2)的顶部均设有支板(3),支板(3)顶部的左右两侧均设有支撑块(4),支撑块(4)的顶部连接有减震弹簧(5),减震弹簧(5)的另一端连接有筛体(6),左侧的筛体(6)的右侧壁和右侧的筛体(6)的左侧壁均设有紧固机构(11),紧固机构(11)之间连接有板簧(10),靠近底板(1)中部的左右两根第一支架(2)之间连接有固定板(7),固定板(7)的前侧安装有振动装置(8),振动装置(8)的振动部件与板簧(10)的中部之间设有连接件(9),底板(1)的顶部安装有驱动装置(12),底板(1)顶部的左右侧均竖直设有第二支架(13),左右侧的第二支架(13)顶部之间安装有破碎装置(14);振动装置(8)包括有电机(81)、小皮带轮(82)、大皮带轮(83)、平皮带(84)、第一摇杆(85)和偏心轴(86),固定板(7)前侧的中部安装有电机(81),电机(81)的输出轴上连接有小皮带轮(82),小皮带轮(82)的正上方设有偏心轴(86),偏心轴(86)安装在固定板(7)的前侧,偏心轴(86)上设有大皮带轮(83),小皮带轮(82)和大皮带轮(83)上绕有平皮带(84),偏心轴(86)上连接有第一摇杆(85),第一摇杆(85)的顶部与连接件(9)的底部相连接;驱动装置(12)包括有第一滑轨(121)、第一滑块(122)、框体(123)、凸轮(124)、第一支杆(125)、绕线轮(126)和拉线(127),底板(1)顶部的中间水平设有第一滑轨(121),第一滑轨(121)上滑动式设有第一滑块(122),第一滑块(122)的顶部连接有框体(123),电机(81)的输出轴上连接有与框体(123)配合的凸轮(124),凸轮(124)位于小皮带轮(82)的后侧,底板(1)顶部与第二支架(13)的连接处的一侧和左右侧的第二支架(13)顶部的内侧壁上均设有第一支杆(125),第一支杆(125)上均设有绕线轮(126),绕线轮(126)上绕有拉线(127),拉线(127)与框体(123)底部的左右两端连接,拉线(127)的另一端与破碎装置(14)的移动部件连接;破碎装置(14)包括有第二滑轨(141)、第二滑块(142)、轴承座(143)、电动推杆(144)、齿轮(145)、齿条(146)和搅拌叶片(147),左右侧的第二支架(13)顶部的内侧壁之间设有第二滑轨(141),第二滑轨(141)上滑动式设有第二滑块(142),第二滑轨(141)前侧的左右两端均安装有轴承座(143),轴承座(143)内设有电动推杆(144),电动推杆(144)的伸缩杆上设有搅拌叶片(147),搅拌叶片(147)位于筛体(6)的正上方,第二滑块(142)的底部连接有齿条(146),电动推杆(144)上设有与齿条(146)配合的齿轮(145)。

2.根据权利要求1所述的一种稀土大小颗粒分选用振动筛,其特征在于,还包括有分选

装置(15),分选装置(15)包括有第三滑轨(151)、第三滑块(152)、收集框(153)和连接杆(155),左右侧的第一支架(2)之间均设有第三滑轨(151),第三滑轨(151)上滑动式设有第三滑块(152),第三滑块(152)的顶部设有收集框(153),收集框(153)上开有第二凹槽(154),左侧的收集框(153)与框体(123)的左侧和右侧的收集框(153)与框体(123)的右侧之间均连接有连接杆(155)。

3.根据权利要求2所述的一种稀土大小颗粒分选用振动筛,其特征在于,还包括有紧固

机构(11),紧固机构(11)包括有固定块(111)和固定螺栓(114),左侧的筛体(6)的右侧壁和右侧的筛体(6)的左侧壁均设有固定块(111),固定块(111)远离筛体(6)的一端设有第一凹槽(112),板簧(10)的左右两端分别插入到左右侧的第一凹槽(112)内,固定块(111)的顶部开有内螺纹孔(113),内螺纹孔(113)内设有固定螺栓(114)。

4.根据权利要求3所述的一种稀土大小颗粒分选用振动筛,其特征在于,还包括有聚氨

酯(16),第一凹槽(112)的内侧壁上设有聚氨酯(16)。

5.根据权利要求4所述的一种稀土大小颗粒分选用振动筛,其特征在于,还包括有漏斗

(17),筛体(6)的底部设有漏斗(17)。

6.根据权利要求5所述的一种稀土大小颗粒分选用振动筛,其特征在于,还包括有收集

箱(18),收集箱(18)位于第二凹槽(154)内。
