专利号: 2017108865183
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

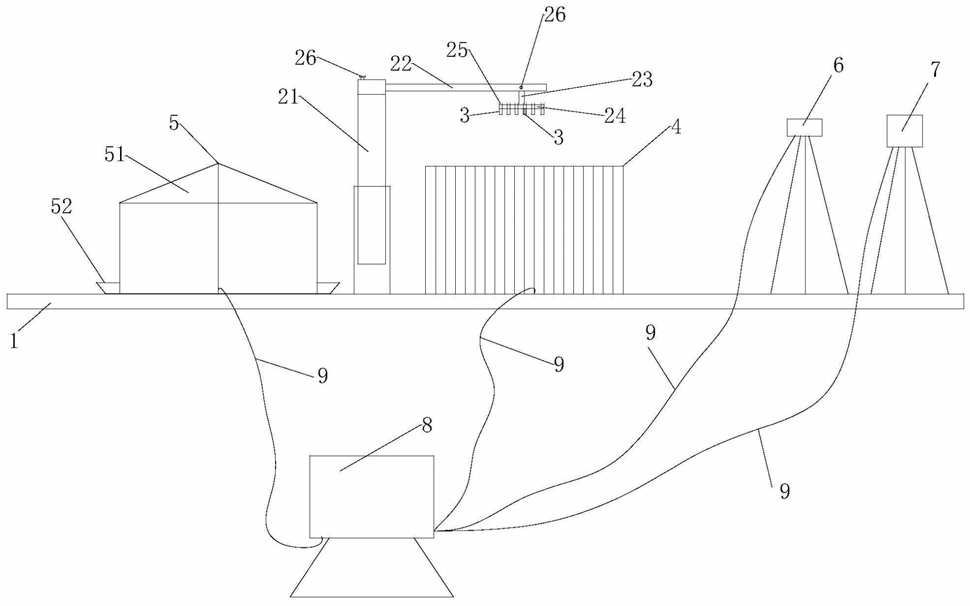

1.一种雾化喷嘴综合性能测试装置,其特征在于:包括底座,底座上固定连接有可伸缩液压支柱,可伸缩液压支柱的上端连接水平杆的一端,水平杆的另一端转动连接有吊杆,吊杆的下端固定连接有喷水圆盘,喷水圆盘的边沿位置设置有若干个供水接头,供水接头的一侧经供水管路连接有高压水源,供水接头的另一侧可拆卸地连接有雾化喷嘴;喷水圆盘的下方设置有由多根集水管拼成的集水管束,集水管内设置有水位探测器;喷水圆盘的下方设置有压力测试仪,压力测试仪上均匀布置有多个压力传感模块;正对雾化喷嘴的水平位置设置有高速摄像机和激光多普勒测量仪;水位探测器、压力传感模块、高速摄像机和激光多普勒测量仪分别经信号电缆连接有计算机。

2.根据权利要求1所述的雾化喷嘴综合性能测试装置,其特征在于:可伸缩液压支柱的上端转动连接水平杆的一端,集水管束和压力测试仪分别固定设置于底座上。

3.根据权利要求2所述的雾化喷嘴综合性能测试装置,其特征在于:可伸缩液压支柱的上端与水平杆之间设置有定位插销。

4.根据权利要求2所述的雾化喷嘴综合性能测试装置,其特征在于:底座上设置有接水盘,接水盘内设置压力测试仪。

5.根据权利要求1所述的雾化喷嘴综合性能测试装置,其特征在于:底座上且于集水管束旁固定设置有支撑柱,压力测试仪固定连接有转杆,支撑柱的上端转动连接转杆,转动转杆可使压力测试仪位于集水管束的上方。

6.根据权利要求5所述的雾化喷嘴综合性能测试装置,其特征在于:支撑柱的上端与转杆之间设置有定位插销。

7.根据权利要求1至6任一项所述的雾化喷嘴综合性能测试装置,其特征在于:水平杆与吊杆之间设置有定位插销。

8.根据权利要求1至6任一项所述的雾化喷嘴综合性能测试装置,其特征在于:喷水圆盘的边沿位置等间距地设置若干个供水接头。

9.根据权利要求1至6任一项所述的雾化喷嘴综合性能测试装置,其特征在于:压力测试仪为锥体结构,锥体结构的侧面均匀布置多个压力传感模块。

10.根据权利要求1至6任一项所述的雾化喷嘴综合性能测试装置,其特征在于:所述水位探测器为红外探测器,红外探测器设置于集水管内的上端。
