专利号: 2017108867704
申请人: 浙江沈力防爆机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

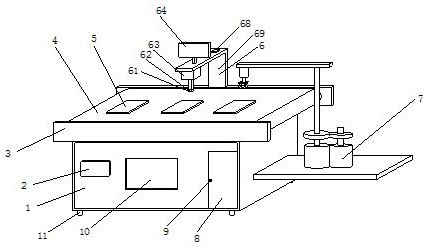

1.一种机械零件硬度抽样检测转运装置,包括装置主体、压力检测机构(6)和转运机构(7),其特征在于:所述装置主体包括基台(1)、控制面板(2)、支撑板(3)、皮带机(4)、放置垫(5)、动力室门(8)和支脚(11),所述支撑板(3)设有两个,两个所述支撑板(3)均设置在基台(1)顶端,所述皮带机(4)设置在支撑板(3)内端面上,所述控制面板(2)设置在基台(1)前端面,所述基台(1)右下棱角处设置有动力室,所述动力室前端面铰接有动力室门(8),且动力室门(8)前端面设置有把手,所述支脚(11)设置在基台(1)下端面,所述放置垫(5)设置在皮带机(4)上;

所述皮带机(4)包括从动轮(41)、传动皮带(42)、主动轮(43)、从齿轮(44)、传动轴(45)、驱动电机(46)、不完全齿轮一(47)和惰轮(48),所述主动轮(43)和从动轮(41)均转动连接在支撑板(3)内端面,所述主动轮(43)设置在从动轮(41)右侧,所述传动皮带(42)包裹于主动轮(43)和从动轮(41)外侧,所述驱动电机(46)设置在动力室内部,所述传动轴(45)转动连接在基台(1)内部,所述驱动电机(46)的输出端安装有不完全齿轮一(47),所述传动轴(45)上安装有惰轮(48),所述主动轮(43)上安装有从齿轮(44);

所述压力检测机构(6)包括压力传感器(61)、按压头(62)、输出气缸(63)、显示屏(64)、印制电路板、报警器(68)和放置台(69),所述放置台(69)设置在支撑板(3)上端面,所述显示屏(64)和报警器(68)均设置在放置台(69)上端面,所述输出气缸(63)设置在放置台(69)下端面,所述按压头(62)与输出气缸(63)的输出轴固定连接,所述按压头(62)下端设置有压力传感器(61),所述印制电路板上焊接有数模转换器(67)、单片机(66)和模数转换器(65);

所述转运机构(7)包括支撑杆(71)、直线气缸(72)、电动机械爪(73)、载板(74)、传动齿轮(75)、扭簧(76)、放置板(77)、旋转电机(78)、不完全齿轮二(79)和转轴(701),所述放置板(77)设置在基台(1)右端面,所述扭簧(76)设置在放置板(77)上端面,所述旋转电机(78)设置在扭簧(76)右侧,所述不完全齿轮二(79)安装在旋转电机(78)的输出端上,所述转轴(701)下端固定在扭簧(76)内部,所述转轴(701)上端固定在支撑杆(71)下端面右侧,所述直线气缸(72)设置在支撑杆(71)下端面左侧,所述载板(74)与直线气缸(72)的输出轴固定连接,所述电动机械爪(73)设置在载板(74)下端面,所述传动齿轮(75)安装在转轴(701)上。

2.根据权利要求1所述的一种机械零件硬度抽样检测转运装置,其特征在于:所述传动齿轮(75)与不完全齿轮二(79)相啮合,所述不完全齿轮一(47)和从齿轮(44)均与惰轮(48)相啮合。

3.根据权利要求1所述的一种机械零件硬度抽样检测转运装置,其特征在于:所述基台(1)前端面设置有透明观察窗。

4.根据权利要求1所述的一种机械零件硬度抽样检测转运装置,其特征在于:所述支脚(11)设有四个,四个所述支脚(11)分别设置在基台(1)下端面四个棱角处。

5.根据权利要求1所述的一种机械零件硬度抽样检测转运装置,其特征在于:所述显示屏(64)、驱动电机(46)、电动机械爪(73)、旋转电机(78)、输出气缸(63)和直线气缸(72)均与控制面板(2)电性连接。
