1.一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，它是以七水硫酸镁、甘油、柠檬酸钠、浓氨水、硅藻土为原料，分别经过晶种的制备、球状氢氧化镁的制备、粉碎过筛混合等步骤制得。

2.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，它是包括下列步骤制得：A.晶种的制备：取七水硫酸镁溶液与甘油、柠檬酸钠混匀于500ml烧杯中，在搅拌条件下，用0.01mol/L的氢氧化钠缓慢滴加到硫酸镁溶液中，开始出现白色乳液，充分搅拌直到白色乳液消失，即得；

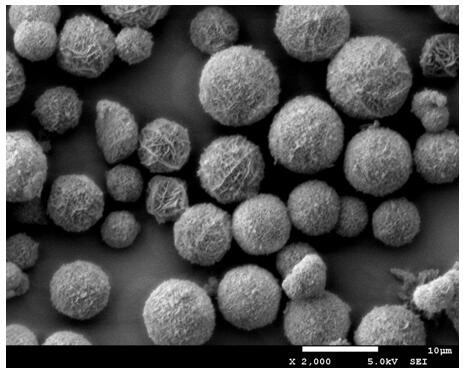

B.球状氢氧化镁的制备：用带孔的保鲜膜封住200ml浓氨水，将步骤A制备得到的溶液和浓氨水同置于一个密闭容器中，合成制备球形氢氧化镁；反应结束后，先用纯化水进行洗涤，再采用无水乙醇进行洗涤，最后干燥得到球形氢氧化镁；

C.粉碎过筛混合：取硅藻土，用万能粉碎机进行粉碎10～20min，粉碎后用160目筛进行过筛，收集过筛后的硅藻土，与步骤B中制得的球形氢氧化镁按质量比硅藻土：球形氢氧化镁＝1：0.6～0.8进行研磨混匀，即得。

3.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤A中所述七水硫酸镁溶液浓度为2～4mol/L，用量为100ml，所述柠檬酸钠用量为40ml～50ml，甘油用量为10ml～30ml，柠檬酸钠的浓度为0.05mol/L。

4.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤A中所述搅拌的转速为80～120r/min，所述氢氧化钠滴加速度为5～10滴/min。

5.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤B中所述浓氨水中氨的体积分数为25～28％。

6.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤B中所述密闭容器的体积为2000ml，所述密闭体积中的温度需控制在20～50℃。

7.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤B中所述步骤A制备得到的溶液和浓氨水需同置于密闭容容器中36～48h。

8.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤B中所述纯化水洗涤次数为5～10次，洗涤液用钡溶液检验无白色沉淀即可，所述无水乙醇洗涤次数为3～5次。

9.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤B中干燥温度为140～160℃，干燥时间为10～24h。

10.如权利要求2所述的一种用于染料吸附的氢氧化镁吸附剂的制备及其吸附方法，其特征在于，步骤C中硅藻土还需进行改性处理，处理方法为将硅藻土粉末加入0.8mol/L硝酸溶液中，使得硅藻土粉末的重量百分比浓度为10％～15％的浆液，然后煮沸30～50min，冷却，滤过，于105℃干燥6～8h，然后置于马弗炉中于750℃条件下进行煅烧3～5h，煅烧结束后，冷却，即得改性硅藻土。
