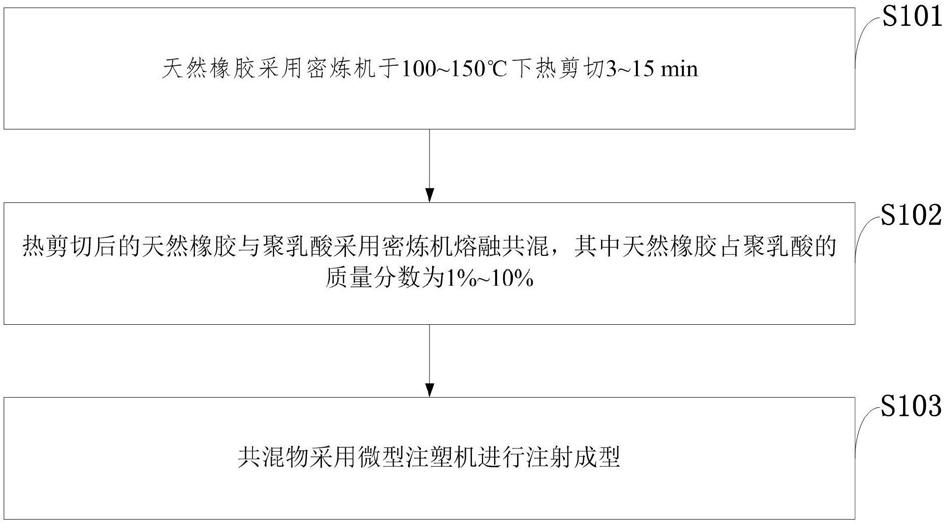

1.一种增韧型聚乳酸共混物的制备方法，其特征在于，所述增韧型聚乳酸共混物的制备方法包括以下步骤：步骤一，天然橡胶采用密炼机于100～150℃下热剪切3～15min；步骤二，热剪切后的天然橡胶与聚乳酸采用密炼机熔融共混，其中天然橡胶占聚乳酸的质量分数为1％～10％；步骤三，共混物采用微型注塑机进行注射成型。2.如权利要求1所述的增韧型聚乳酸共混物的制备方法，其特征在于，所述步骤一中天然橡胶采用密炼机进行热剪切时转速30～60rpm。3.如权利要求1所述的增韧型聚乳酸共混物的制备方法，其特征在于，所述步骤二中密炼机温度160～180℃，转速30～60rpm，时间8～12min。4.如权利要求1所述的增韧型聚乳酸共混物的制备方法，其特征在于，所述制备方法进一步包括：原料准备：使用前聚乳酸粒料在80℃烘箱中真空干燥8h；天然胶乳倒入培养皿中于通风橱中室温下干燥直至成干胶膜，然后将干胶膜于40℃下真空干燥24h；共混物的制备：天然橡胶干胶膜首先在密炼机中分别热剪切3～15min，温度100～150℃，转子速度30～60rpm，并进行标记；不同配比的天然橡胶与聚乳酸采用同一密炼机进行熔融共混制备；称取各橡胶占聚乳酸质量分数的1％～10％，转子转速30～60rpm，160～180℃下密炼8～12min，趁热将共混物剪成颗粒以备注塑时用；采用微型注塑机对各样品进行注射成型。5.一种如权利要求1至4任意一项所述制备方法制备的增韧型聚乳酸共混物。
