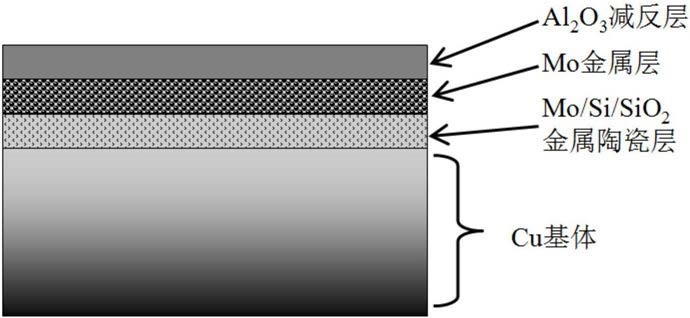

1.一种Mo/Si/SiO2太阳能选择性吸收涂层的制备方法，其特征在于，包括以下步骤：步骤1，Mo/Si/SiO2复合粉末的制备：以Mo、Si和SiO2为主要原料，采用喷雾造粒设备先制备出球形团聚体Mo/Si/SiO2复合粉末；

步骤2，Mo/Si/SiO2金属陶瓷层的制备：取粒径为60-80μm的Mo/Si/SiO2复合粉末，采用等离子喷涂设备在Cu基体表面喷涂一层20-30μm的Mo/Si/SiO2金属陶瓷层；

步骤3，Mo/Si/SiO2金属陶瓷层的腐蚀：将喷涂有Mo/Si/SiO2金属陶瓷层的Cu基体浸泡在预先配置好的腐蚀剂中5-10分钟；

步骤4，Mo金属层的制备：取粒径60-80μm的金属Mo粉末，采用超音速喷涂设备，在腐蚀后的金属陶瓷层表面制备一层20-30μm的Mo金属层；

步骤5，减反层的制备：采用溶胶凝胶法在金属层表面制备10-20μm的Al2O3层。

2.根据权利要求1所述的Mo/Si/SiO2太阳能选择性吸收涂层的制备方法，其特征在于：步骤1中的球形团聚体Mo/Si/SiO2复合粉末，其成分按质量份数计：Si为1份，Mo为3-5份，SiO2为4-6份。

3.根据权利要求1所述的Mo/Si/SiO2太阳能选择性吸收涂层的制备方法，其特征在于：步骤3中的腐蚀剂为质量分数为20％的HF溶液。

4.根据权利要求1-3中任一项所述的Mo/Si/SiO2太阳能选择性吸收涂层的制备方法，其特征在于：步骤2中的采用表面经打磨、除油、去离子水清洗以及干燥处理的Cu基体，在喷涂Mo/Si/SiO2金属陶瓷层前再对Cu基体表面进行喷砂处理。
