专利号: 2017108939401
申请人: 北方民族大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于分布式发电系统中储能装置的DC/DC变换器的控制方法,其特征在于,包括以下步骤:检测获得所述储能装置的参数、分布式发电系统中发电装置的参数、负荷的参数中的至少两种类型的参数;其中,所述储能装置的参数包括第一输出电压/电流、电荷状态、充电次数、放电次数、放电深度中的至少一个,分布式发电系统中发电装置的参数包括第二输出电压/电流,负荷的参数包括负荷电流;

根据上述参数,利用遗传法生成控制策略,对所述DC/DC变换器进行控制。

2.根据权利要求1所述的方法,其特征在于,所述根据上述参数,利用遗传法生成控制策略,对所述DC/DC变换器进行控制,包括步骤:以上一个周期的历史参数作为遗传算法中的参数,利用遗传算法计算出历史控制策略,包括历史放电次数和历史放电深度;

以实时检测得到的参数以及所述历史放电次数、历史放电深度,作为遗传算法中的参数,利用遗传算法计算出实时控制策略,包括控制蓄电池放电运行、充电运行、分布式发电装置并网运行、分布式发电装置的离网,以实时控制策略对所述DC/DC变换器进行控制。

3.根据权利要求2所述的方法,其特征在于,所述以上一个周期的历史参数作为遗传算法中的参数,利用遗传算法计算出历史控制策略,包括步骤:基于运行成本最小原则,构建目标函数;

创建初始种群,初始种群的参数为目标函数中影响运行成本的变量,包括放电次数、发电装置的发电量;

确定约束条件,包括放电深度范围、功率平衡;

进行交叉、变异、变异种群计算、优异种群筛选,当到达设定的遗传代数后生成历史控制策略,得到历史放电次数和历史放电深度数据。

4.根据权利要求2所述的方法,其特征在于,所述以实时检测得到的参数以及所述历史放电次数、历史放电深度,作为遗传算法中的参数,利用遗传算法计算出实时控制策略,包括步骤:基于运行成本最小原则,构建目标函数;

创建初始种群,初始种群的参数为目标函数中影响运行成本的变量,包括历史放电次数、历史放电深度、发电装置的发电功率、负荷电流、电荷状态;

确定约束条件,包括放电深度范围、功率平衡;

进行交叉、变异、变异种群计算、优异种群筛选,当到达设定的遗传代数后生成实时控制策略,包括控制蓄电池放电运行、充电运行、分布式发电装置并网运行、分布式发电装置的离网。

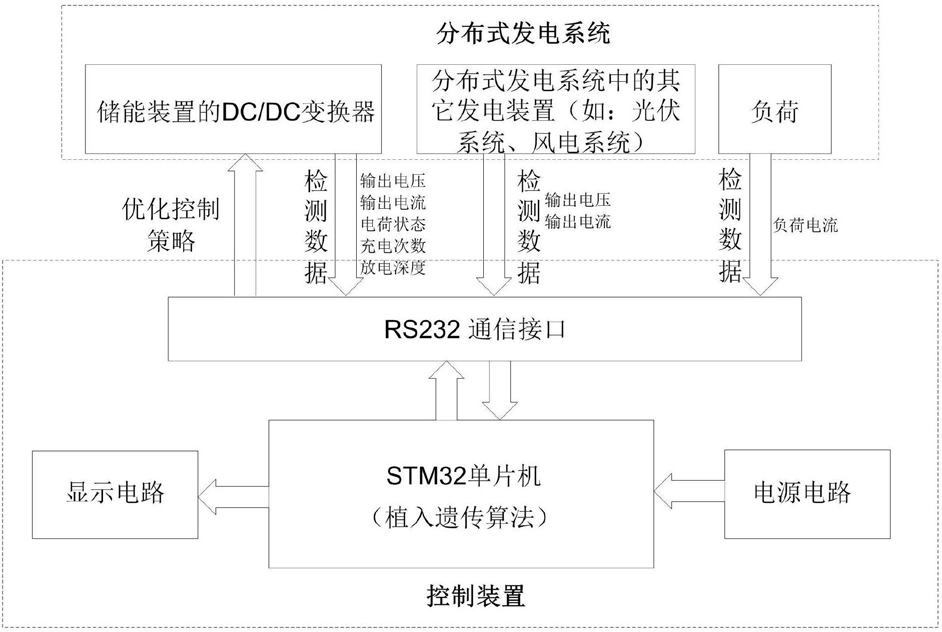

5.一种用于分布式发电系统中储能装置的DC/DC变换器的控制装置,其特征在于,包括单片机、RS232通信接口电路、电源电路、显示电路,其中,单片机基于遗传法,对数据进行处理运算,并生成控制策略;所述数据为检测获得所述储能装置的参数、分布式发电系统中发电装置的参数、负荷的参数中的至少两种类型的参数;

RS232通信接口电路,实现与储能装置、发电装置、负荷之间的通信,以获取相应的参数;

电源电路,为控制装置提供所需电能;

显示电路,用于显示分布式发电系统的运行状态。

6.根据权利要求5所述的装置,其特征在于,单片机基于遗传法,对数据进行处理运算,并生成控制策略时,按照如下方式生成控制策略:以上一个周期的历史参数作为遗传算法中的参数,利用遗传算法计算出历史控制策略,包括历史放电次数和历史放电深度;

以实时检测得到的参数以及所述历史放电次数、历史放电深度,作为遗传算法中的参数,利用遗传算法计算出实时控制策略,包括控制蓄电池放电运行、充电运行、分布式发电装置并网运行、分布式发电装置的离网,以实时控制策略对所述DC/DC变换器进行控制。

7.根据权利要求5所述的装置,其特征在于,单片机为STM32单片机。

8.根据权利要求6所述的装置,其特征在于,所述以上一个周期的历史参数作为遗传算法中的参数,利用遗传算法计算出历史控制策略,包括步骤:基于运行成本最小原则,构建目标函数;

创建初始种群,初始种群的参数为目标函数中影响运行成本的变量,包括放电次数、发电装置的发电量;

确定约束条件,包括放电深度范围、功率平衡;

进行交叉、变异、变异种群计算、优异种群筛选,当到达设定的遗传代数后生成历史控制策略,得到历史放电次数和历史放电深度数据。

9.根据权利要求6所述的装置,其特征在于,所述以实时检测得到的参数以及所述历史放电次数、历史放电深度,作为遗传算法中的参数,利用遗传算法计算出实时控制策略,包括步骤:基于运行成本最小原则,构建目标函数;

创建初始种群,初始种群的参数为目标函数中影响运行成本的变量,包括历史放电次数、历史放电深度、发电装置的发电功率、负荷电流、电荷状态;

确定约束条件,包括放电深度范围、功率平衡;

进行交叉、变异、变异种群计算、优异种群筛选,当到达设定的遗传代数后生成实时控制策略,包括控制蓄电池放电运行、充电运行、分布式发电装置并网运行、分布式发电装置的离网。
