专利号: 2017108954929
申请人: 鹤山市鸿新经编厂有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

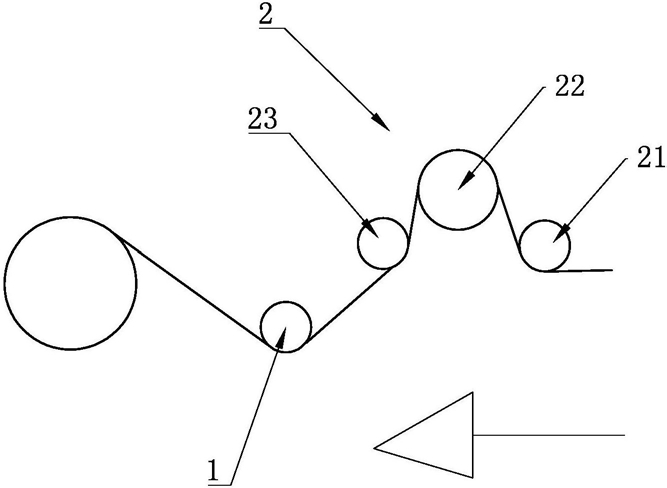

1.一种织物张力控制装置,包括机架,其特征在于,机架设置有导向辊组和张紧辊,导向辊组和张紧辊沿织物的移动方向依次设置,张紧辊与机架滑动连接,张紧辊的滑动方向与张紧辊的轴线方向垂直,张紧辊的两端设置有压力传感器,压力传感器电连接有控制张紧辊滑动的控制器。2.根据权利要求1所述的一种织物张力控制装置,其特征在于,所述机架设置有第一电机,第一电机与张紧辊的一端通过万向节连接。3.根据权利要求1所述的一种织物张力控制装置,其特征在于,所述张紧辊的两端均设置有第一滑块,第一滑块与机架滑动连接,机架设置有驱动第一滑块滑动的第二电机,第二电机与控制器电连接,第二电机与第一滑块通过丝杆连接。4.根据权利要求3所述的一种织物张力控制装置,其特征在于,所述第一滑块转动的设置有第一销,第一销的转动方向与第一滑块的滑动方向垂直,第一销的转动方向与张紧辊的轴线方向垂直,第一销背向第一滑块的一端设置有套装于张紧辊的第一套管,压力传感器设置于第一套管的一端。5.根据权利要求4所述的一种织物张力控制装置,其特征在于,所述第一套管设置有沿张紧辊的轴线方向延伸的第一杆件和套装于第一杆件的第二滑块,第二滑块设置有百分表和连接百分表的探针,探针背向百分表的一端与张紧辊的径向外表面抵接。6.根据权利要求5所述的一种织物张力控制装置,其特征在于,所述探针套装有回位弹簧。7.根据权利要求5或6所述的一种织物张力控制装置,其特征在于,所述探针朝向张紧辊的一端设置有第一滚珠,第一滚珠与张紧辊抵接。8.根据权利要求1所述的一种织物张力控制装置,其特征在于,所述导向辊组包括沿织物移动方向设置有第一导辊、第二导辊和第三导辊,第二导辊的直径大于第一导辊直径,第二导辊的直径大于第三导辊的直径,第二导辊的直径大于张紧辊的直径。
