专利号: 2017108959424
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

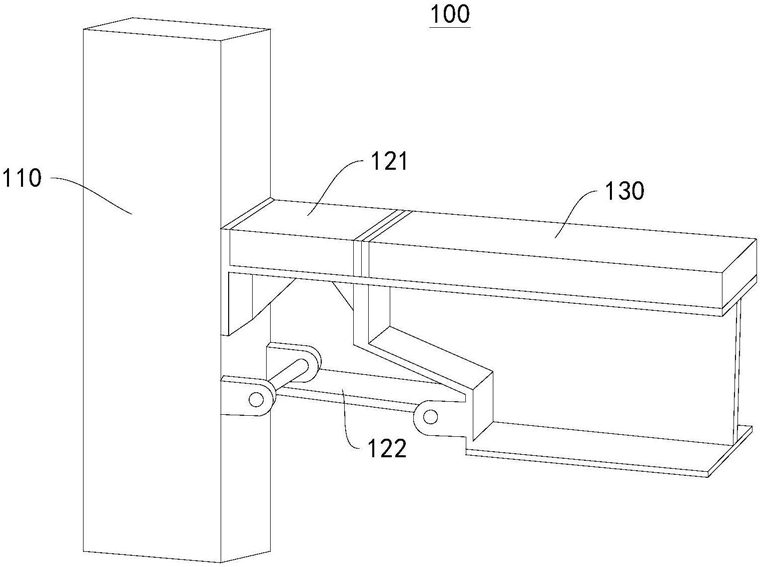

1.一种装配式梁柱连接装置,用于连接柱和梁,其特征在于,包括:

高强连接件,所述高强连接件上具有第一连接端和第二连接端,所述第一连接端用于和柱连接,所述第二连接端用于和梁连接;

消能件,所述消能件上具有第三连接端和第四连接端,所述第三连接端用于和柱连接,所述第四连接端用于和梁连接;

所述高强连接件的厚度小于梁的厚度;

所述高强连接件和所述消能件在柱的延伸方向上间隔设置;

所述高强连接件包括框架和UHPC填充件,所述框架的内部具有容纳空间,所述UHPC填充件填充于所述容纳空间的内部,所述框架和所述UHPC填充件固定连接。

2.根据权利要求1所述的装配式梁柱连接装置,其特征在于,所述高强连接件上具有第一加强件和第二加强件,所述第一加强件和所述第一连接端连接,所述第二加强件和所述第二连接端连接。

3.根据权利要求2所述的装配式梁柱连接装置,其特征在于,所述第一加强件和所述第二加强件均设置为直角三角形的板状,所述第一加强件中的其中一个直角边和所述高强连接件连接,另一个直角边用于和柱连接,所述第二加强件中的其中一个直角边和所述高强连接件连接,另一个直角边用于和梁连接。

4.根据权利要求1所述的装配式梁柱连接装置,其特征在于,所述消能件为摩擦效能器,所述消能件上的所述第三连接端和所述第四连接端均设置为铰接件,所述第三连接端用于和柱铰接,所述第四连接端用于和梁铰接。

5.一种装配式建筑框架,其特征在于,包括柱体、梁体和权利要求1-4中任意一项所述的装配式梁柱连接装置,所述装配式梁柱连接装置上的所述第一连接端和所述第三连接端分别和所述柱体连接,所述装配式梁柱连接装置上的所述第二连接端和所述第四连接端分别和所述梁体连接。

6.根据权利要求5所述的装配式建筑框架,其特征在于,所述柱体为预制框架柱,所述柱体上具有钢结构包裹件,所述第一连接端和所述第三连接端均和所述钢结构包裹件连接;

所述梁体为预制框架梁,所述梁体上具有钢结构支撑件,所述第二连接端和所述第四连接端均和所述钢结构支撑件连接。

7.根据权利要求5所述的装配式建筑框架,其特征在于,所述装配式梁柱连接装置上的所述第一连接端和所述第二连接端上均设置有通孔,所述第一连接端和所述柱体通过螺栓连接,所述第二连接端和所述梁体通过螺栓连接。

8.根据权利要求7所述的装配式建筑框架,其特征在于,所述第二连接端和所述梁体之间通过焊接连接。

9.根据权利要求8所述的装配式建筑框架,其特征在于,所述第二连接端和所述梁体之间的焊缝呈U形。
