1.一种纳米VO2复配型分散剂，其特征在于，按照质量份数计，含有PEO(聚氧化乙烯)10～13份、焦磷酸(钠)5～7份、(NaPO3)66～8份、改性硅藻土2～5份。

2.根据权利要求1所述的复配型分散剂，其特征在于，所述纳米VO2复配型分散剂还含有水75～77份。

3.一种分散纳米VO2的方法，其特征在于，所述方法是利用权利要求1或2所述的复配型分散剂。

4.根据权利要求3所述的方法，其特征在于，所述方法中，复配型分散剂中PEO、焦磷酸、(NaPO3)6、改性硅藻土的质量之和为得到的纳米VO2粉体分散液的质量的0.2％～1％。

5.根据权利要求3所述的方法，其特征在于，所述纳米VO2粉体分散液中纳米VO2的质量浓度约为0.5％～0.8％。

6.根据权利要求3所述的方法，其特征在于，所述方法，包括如下步骤：(1)纳米VO2的分散预处理：加入一定量的焦磷酸对纳米VO2粉体进行润湿；

(2)使用水溶解适量的PEO和(NaPO3)6，得到PEO-(NaPO3)6混合溶液；

(3)然后将配制好的PEO-(NaPO3)6混合溶液加入已经润湿好的纳米VO2中，将二者以

2000-6000r/min的转速进行剪切混合20-120min，在剪切混合过程中加入改性硅藻土降低粘度，并将混合液体的pH调节到碱性；

(4)最后将第(3)步骤所得混合液体进行超声波分散处理。

7.根据权利要求3所述的方法，所述方法，步骤(1)中焦磷酸的量刚好将纳米VO2粉体湿透。

8.根据权利要求3所述的方法，其特征在于，步骤(4)的超声波分散处理条件如下：温度为20-50℃，超声波频率为20-100kHz，时间为10min-1h。

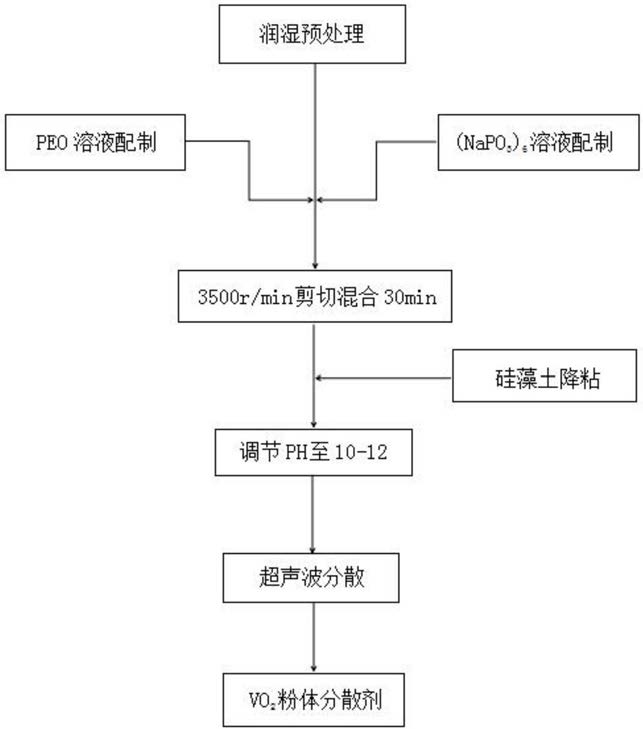

9.根据权利要求3所述的方法，其特征在于，所述方法，包括如下步骤：(1)纳米VO2的分散预处理：加入一定量的焦磷酸对纳米VO2粉体进行润湿；

(2)使用水溶解适量的PEO和(NaPO3)6，得到PEO-(NaPO3)6混合溶液；

(3)然后将配制好的PEO-(NaPO3)6混合溶液加入已经润湿好的纳米VO2粉体中，将二者以3500r/min的转速进行剪切混合30min，在剪切混合过程中加入改性硅藻土降低粘度，并使用氨水将混合液体的pH调节到10～11；

(4)最后将第(3)步骤所得混合液体进行超声波分散处理。
