1.p-n型La4O4Se3/CdS复合半导体光催化剂的制备方法，其特征在于，包括如下步骤：S10：以水、硝酸镧、氢氧化钾为原料制备前驱体氢氧化镧；

S20：以制得的前驱体氢氧化镧、硒粉为原料制备La4O4Se3粉末；

S30：以La4O4Se3粉末、硫脲、水、氯化镉为原料制备出p-n型La4O4Se3/CdS复合半导体光催化剂；

所述步骤S20的具体过程如下：

S201：称取一定量的步骤S103中所述氢氧化镧固体于研钵中研磨成粉末，然后称取一定量的硒粉于研钵中，将两种固体粉末研磨15min混合均匀，得混合粉末；

S202：将步骤S201中所述的混合粉末转移到瓷舟中，将瓷舟置于管式炉中并在氮气的保护下升温至550℃，在550℃下继续反应2小时，得到反应产物为La4O4Se3粉末；

所述步骤S30的具体过程如下：

S301：在清洗干净的反应釜内衬中加入一定量的去离子水，称取一定量的步骤S202中所述La4O4Se3粉末加入所述反应釜内衬中，搅拌15min；

S302：向所述反应釜内衬中加入一定量的氯化镉固体，继续搅拌15min；

S303：向所述反应釜内衬中加入一定量的硫脲固体，继续搅拌15min；

S304：将所述反应釜内衬置于反应釜外壳中，密封后置于烘箱中，在180℃下反应16h，自然冷却至室温后，将产物取出后用水和乙醇离心分离，将离心后的产物置于真空干燥箱中60℃干燥24h，得到p-n型La4O4Se3/CdS复合半导体光催化剂。

2.如权利要求1所述的方法，其特征在于，所述步骤S10的具体过程如下：S101：首先称取一定量的硝酸镧溶解于水中，搅拌使其完全溶解，记为A溶液；称取一定量的氢氧化钾溶于水中，搅拌使其完全溶解，记为B溶液；硝酸镧和氢氧化钾的摩尔比为6:

1-1:6，水和硝酸镧的体积摩尔比为7.5-40:1mL/mmoL，水和氢氧化钾的体积摩尔比为5-20:

1mL/mmoL；

S102：将B溶液加入到A溶液中，在15-25℃下继续搅拌15-30min，得到C溶液；

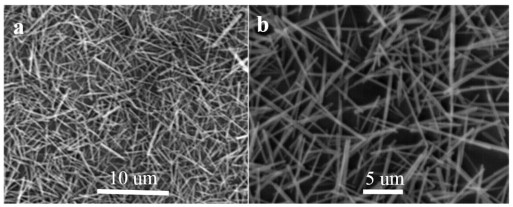

S103：在高压反应釜中加入C溶液，将反应釜密封后放入干燥箱中，在160-220℃下恒温反应4-20h，反应结束后，自然冷却至室温后，将产物取出后用水和乙醇离心分离，然后将离心后的产物置于真空干燥箱中恒温60℃干燥24h，得到氢氧化镧。
