专利号: 2017109105322
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

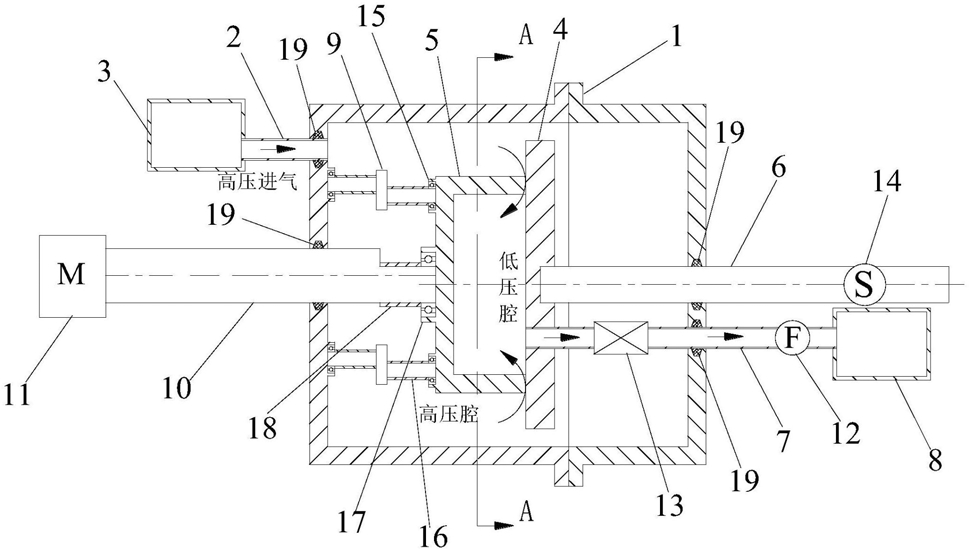

1.一种无油涡旋压缩机的轴向动隙泄漏等效测试实验台,其特征在于,包括圆柱形的壳体(1),壳体(1)连接进气管(2)的一端,进气管(2)的另一端连通有高压容器(3),壳体(1)内沿轴向并列设置有静圆盘(4)和中空的圆筒转子(5),壳体(1)、静圆盘(4)和圆筒转子(5)三者的轴线相互平行,静圆盘(4)远离圆筒转子(5)的一端固定连接间隙调节杆(6)和泄漏排气管(7)的一端,泄漏排气管(7)与圆筒转子(5)连通,泄漏排气管(7)的另一端连通有低压容器(8),圆筒转子(5)远离静圆盘(4)的一端轴向固定连接偏心防自转轴(9)的一端和偏心主轴(10)的一端,偏心防自转轴(9)的另一端与壳体(1)的内壁转动连接,偏心主轴(10)、间隙调节杆(6)和泄漏排气管(7)均伸出于壳体(1)外,偏心主轴(10)位于壳体(1)外的一端连接有电机(11),泄漏排气管(7)位于壳体(1)外的一端设置有微小质量流量计(12)。

2.如权利要求1所述的一种无油涡旋压缩机的轴向动隙泄漏等效测试实验台,其特征在于,所述泄漏排气管(7)上设置有伸缩节(13)。

3.如权利要求1所述的一种无油涡旋压缩机的轴向动隙泄漏等效测试实验台,其特征在于,所述间隙调节杆(6)位于壳体(1)外的一端设置有位移传感器(14)。

4.如权利要求1所述的一种无油涡旋压缩机的轴向动隙泄漏等效测试实验台,其特征在于,所述偏心防自转轴(9)设置有三个,三个偏心防自转轴(9)与圆筒转子(5)的连接处均匀分布于同一条周线上。

5.如权利要求1或4所述的一种无油涡旋压缩机的轴向动隙泄漏等效测试实验台,其特征在于,所述偏心防自转轴(9)与圆筒转子(5)的连接处均设置有偏心防自转轴轴承(15),每个偏心防自转轴(9)上靠近偏心防自转轴轴承(15)的位置均设置有偏心防自转轴轴套(16)。

6.如权利要求1所述的一种无油涡旋压缩机的轴向动隙泄漏等效测试实验台,其特征在于,所述偏心主轴(10)与圆筒转子(5)的连接处设置有偏心主轴轴承(17),偏心主轴(10)上靠近偏心主轴轴承(17)的位置设置有偏心主轴轴套(18)。

7.如权利要求1所述的一种无油涡旋压缩机的轴向动隙泄漏等效测试实验台,其特征在于,所述偏心主轴(10)、间隙调节杆(6)和泄漏排气管(7)伸出壳体(1)的位置均设置有油毡密封圈(19);进气管(2)与壳体(1)连接的位置设置有油毡密封圈(19)。
