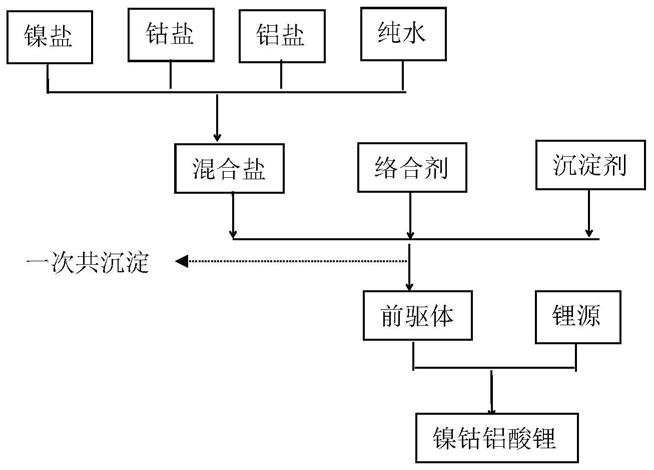

1.一种镍钴铝酸锂正极材料的制备方法，包括以下步骤：

(1)将包括Ni2+、Co2+和Al3+的金属盐溶液、络合剂溶液和沉淀剂溶液混合，进行液相控制结晶，得到镍钴铝前驱体；所述络合剂溶液中络合剂包括氟化物、醇氨类化合物、磷酸类化合物和羰基化合物中的一种或多种；

(2)将所述步骤(1)制备得到的镍钴铝前驱体与固相锂源混合后进行烧结，得到镍钴铝酸锂正极材料。

2.根据权利要求1所述的制备方法，其特征在于，所述羟基化合物包括酮基化合物、羧酸化合物和羧酸盐化合物中的一种或多种。

3.根据权利要求1所述的制备方法，其特征在于，所述沉淀剂溶液的浓度为1～5mol/L。

4.根据权利要求1所述的制备方法，其特征在于，所述金属盐溶液中金属离子的总浓度为0.5～10mol/L；所述Ni2+、Co2+和Al3+的摩尔比为[0.5～1)：[0.09～0.4]：[0.01～0.1]。

5.根据权利要求1所述的制备方法，其特征在于，所述络合剂溶液的浓度为0.01～

10mol/L。

6.根据权利要求1～5任一项所述的制备方法，其特征在于，所述金属盐溶液中金属盐离子和络合剂溶液中络合剂的摩尔比为(0.01～5)：(0.01～2)；

所述沉淀剂溶液的用量以使所述金属盐溶液、络合剂溶液和沉淀剂溶液混合后溶液的pH值为8～14为准；

所述固相锂源与镍钴铝前驱体的摩尔比为(1.0～1.6)：1。

7.根据权利要求1所述的制备方法，其特征在于，所述液相控制结晶中反应体系的pH值为8～14；反应体系的温度为40～95℃。

8.根据权利要求1所述的制备方法，其特征在于，所述步骤(2)中烧结依次包括第一烧结和第二烧结；所述第一烧结的温度为400～550℃，第一烧结的时间为2～8h；所述第二烧结的温度为650～850℃，第二烧结的时间为10～50h。

9.根据权利要求1所述的制备方法，其特征在于，所述镍钴铝前驱体与固相锂源混合前还包括对所述镍钴铝前驱体依次进行洗涤和干燥。

10.权利要求1～9任一项所述制备方法制备得到的镍钴铝酸锂正极材料，化学组成为LiNixCoyAlzO2，其中x+y+z＝1，0.5≤x＜1，y＞0，z＞0。
