专利号: 2017109162452
申请人: 重庆赫皇科技咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

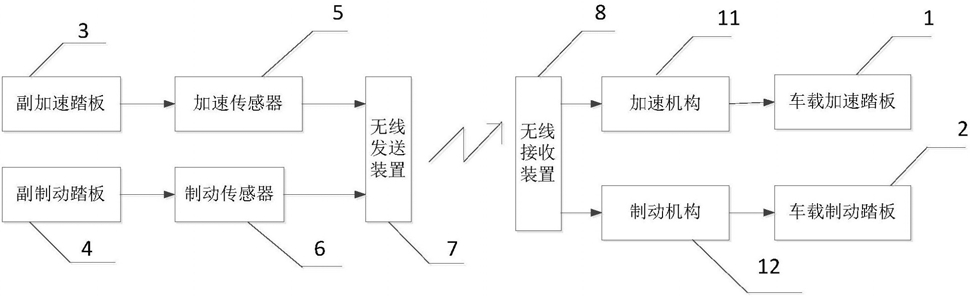

1.一种蓝牙汽车脚踏装置,包括车载加速踏板(1)和车载制动踏板(2),其特征在于:在座椅的前方还安装有副加速踏板(3)和副制动踏板(4),所述副加速踏板(3)连接有加速传感器(5),副制动踏板(4)连接有制动传感器(6),加速传感器(5)和制动传感器(6)连接有无线发送装置(7),无线发送装置(7)发送无线信号给无线接收装置(8);

或者所述无线接收装置(8)模拟所述车载加速踏板(1)和车载制动踏板(2)的信号传输给车载加速执行机构(9)和车载制动执行机构(10);

或者所述无线接收装置(8)驱动加速机构(11)控制所述车载加速踏板(1)同步运动,所述无线接收装置(8)驱动制动机构(12)控制所述车载制动踏板(2)同步运动。

2.根据权利要求1所述的蓝牙汽车脚踏装置,其特征在于:所述副加速踏板(3)和副制动踏板(4)设置在承托底板(13)上,所述承托底板(13)固定在座椅(14)前方的地板上;

所述承托底板(13)上设置有升降台,所述副加速踏板(3)和副制动踏板(4)安装在升降台上。

3.根据权利要求1所述的蓝牙汽车脚踏装置,其特征在于:所述副加速踏板(3)和副制动踏板(4)设置在承托底板(13)上,承托底板(13)滑动设置于座椅(14)的底部的收纳空间(14a)内;

所述承托底板(13)通过锁定机构收容于所述收纳空间(14a)内,当锁定机构释放后,该承托底板(13)能够自收纳空间(14a)滑出。

4.根据权利要求3所述的蓝牙汽车脚踏装置,其特征在于:所述收纳空间(14a)两侧内壁上设有滑道(141),在该滑道(141)中设有与其滑动配合的第一齿条(142),承托底板(13)两侧外壁上设有与该第一齿条(142)相对应的第二齿条(143),所述收纳空间(14a)内可转动地安装有中间齿轮(144),该中间齿轮(144)分别与第一齿条(142)和第二齿条(143)啮合;

所述第一齿条(142)通过拉索(145)连接有卷簧组件(146),该卷簧组件(146)固定在滑道(141)靠近车身后部的一端,并通过拉索(145)沿靠近车身后部的方向对第一齿条(142)施力。

5.根据权利要求4所述的蓝牙汽车脚踏装置,其特征在于:所述收纳空间(14a)两侧内壁上设有导向滑槽(147),承托底板(13)两侧外壁上设有与导向滑槽(147)相适应的凸起结构(148)。

6.根据权利要求3所述的蓝牙汽车脚踏装置,其特征在于:所述承托底板(13)上设有加速踏板插槽(13a)和制动踏板插槽(13b),副加速踏板(3)下部设有与该加速踏板插槽(13a)相适配的第一卡块(31),副加速踏板(3)通过第一卡块(31)可拆卸地安装在加速踏板插槽(13a)上,副制动踏板(4)下部设有与制动踏板插槽(13b)相适配的第二卡块(41),副制动踏板(4)通过第二卡块(41)可拆卸地安装在制动踏板插槽(13b)上。

7.根据权利要求6所述的蓝牙汽车脚踏装置,其特征在于:所述承托底板(13)上设有用于收纳所述副加速踏板(3)和副制动踏板(4)的收纳盒(13c)。

8.根据权利要求7所述的蓝牙汽车脚踏装置,其特征在于:所述收纳盒(13c)上配置有盖板(13d);

所述锁定机构为弹簧销(15),承托底板(13)侧壁上设有与该弹簧销(15)相适应的销孔。

9.根据权利要求1所述的蓝牙汽车脚踏装置,其特征在于:所述无线发送装置(7)包括第一单片机(71),所述第一单片机(71)设置有第一蓝牙端组,所述第一单片机(71)通过第一蓝牙端组连接有第一蓝牙模块(72);该第一单片机(71)获取所述加速传感器(5)、制动传感器(6)的检测信号后通过第一蓝牙模块(72)发送给无线接收装置(8)。

10.根据权利要求9所述的蓝牙汽车脚踏装置,其特征在于:所述无线接收装置(8)包括第二单片机(81),该第二单片机(81)设置有第二蓝牙端组,第二单片机(81)通过第二蓝牙端组连接有第二蓝牙模块(82),该第二蓝牙模块(82)与第一蓝牙模块(72)无线连接,所述加速机构(11)包括第一步进电机驱动模块(83)、第一步进电机(84),第一步进电机驱动模块(83)获取第二单片机(81)的加速信号驱动第一步进电机(84)转动,第一步进电机(84)驱动车载加速踏板(1)与副加速踏板(3)同步运动;

所述制动机构(12)包括第二步进电机驱动模块(85)、第二步进电机(86),第二步进电机驱动模块(85)获取第二单片机(81)的制动信号驱动第二步进电机(86)转动,第二步进电机(86)驱动车载制动踏板(2)与副制动踏板(4)同步运动;第二单片机(81)还连接汽车ECU,第二单片机(81)将加速信号与制动信号发送给汽车ECU。
