专利号: 2017109179063
申请人: 铜陵兴怡金属材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

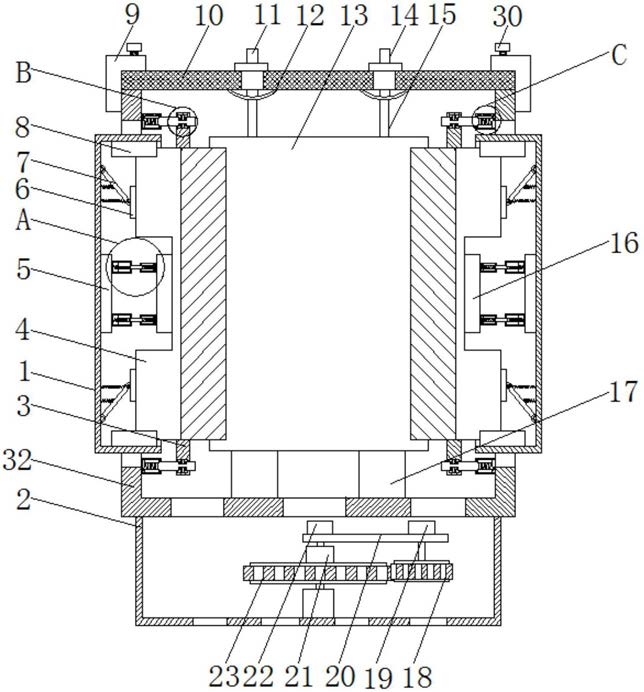

1.一种防爆型内串电感串联电容器,包括壳体(32),其特征在于,所述壳体(32)的内部设有一端具有第一开口的中空腔,所述中空腔相对的内侧壁上均设有第二开口,两个所述第二开口处均设有第一固定块(1),两个所述第一固定块(1)位于中空腔的一端侧壁均设有第一固定槽,所述第一固定槽相对的内侧壁上均设有第一限位块(8),两个所述第一限位块(8)相对的一端侧壁上均设有第一限位滑槽,两个所述第一限位滑槽之间滑动连接有第二限位块(4),两个所述第二限位块(4)靠近第一固定槽内底部的一端侧壁对称设有两个受力板(6),所述第一固定槽的内底部分别设有两个转动杆(7)和第二固定块(5),且两个所述转动杆(7)位于第二固定块(5)的两侧,两个所述转动杆(7)与第一固定槽的内底部转动连接,且两个所述转动杆(7)远离第一固定槽的一端均与受力板(6)的两端侧壁转动连接,两个所述第二限位块(4)靠近第一固定槽内底部的一端侧壁均设有凹槽,所述凹槽的内底部均设有缓冲块(16),所述第二固定块(5)和缓冲块(16)之间通过多个第一缓冲装置连接,两个所述第二限位块(4)相对的一端侧壁均设有第一绝缘挡块,两个所述第一绝缘挡块相对的一端均设有第二固定槽,两个所述第二固定槽之间连接有电容器(13),两个所述第二限位块(4)两端侧壁均设有延伸杆(3),所述延伸杆(3)远离第二限位块(4)的一端均设有两端具有第三开口的缓冲槽,所述缓冲槽与中空腔的内侧壁通过第二缓冲装置滑动连接,所述第一开口处设有连接板(10),所述连接板(10)的两端与壳体(32)之间通过固定装置固定连接,所述连接板(10)的侧壁上设有两个均具有第四开口的连接孔,且所述连接孔与中空腔相互连通,两个所述连接孔远离中空腔的一端均设有第三固定块,两个所述连接孔分别贯穿设有正极柱(11)和负极柱(14),所述正极柱(11)和负极柱(14)远离中空腔的一端均贯穿第三固定块,两个靠近所述中空腔一端的第四开口处均设有金属片(12),且所述正极柱(11)和负极柱(14)位于中空腔的一端均与金属片(12)的侧壁相抵,所述电容器(13)的侧壁对称设有两个导电连接件(15),两个所述导电连接件(15)远离电容器(13)的一端均与金属片(12)的侧壁连接,所述壳体(32)远离连接板(10)的一端侧壁设有多组第一排气孔,所述壳体(32)远离连接板(10)的一端侧壁连接有箱体(2),所述箱体(2)的内部设有一端具有第五开口的排气腔,且所述第五开口与壳体(32)的侧壁固定连接,所述排气腔的内底部固定连接有第四固定块,所述第四固定块远离排气腔的一端固定连接有第一齿轮(23),所述第一齿轮(23)远离第四固定块的一端固定连接有伺服电机(21),所述伺服电机(21)的输出轴末端固定连接有横板(20),所述横板(20)远离伺服电机(21)的一端底部转动连接有与第一齿轮(23)相互啮合的第二齿轮(18),所述横板(20)的远离第一齿轮(23)的一端侧壁固定连接有第一风机(22)和第二风机(19)。

2.根据权利要求1所述的一种防爆型内串电感串联电容器,其特征在于,所述排气腔的内侧壁设有多组第二排气孔。

3.根据权利要求1所述的一种防爆型内串电感串联电容器,其特征在于,所述第一缓冲装置包括固定在第二固定块(5)侧壁上的第一中空杆(24),所述第一中空杆(24)的内部设有一端具有第六开口的第一伸缩腔,所述第一伸缩腔的内底部设有第一弹簧,所述第一弹簧远离第一伸缩腔的一端固定连接有缓冲杆(25),所述第一伸缩腔相对的内侧壁上均设有第一滑块,两个所述第一滑块相对的一端均设有第一滑动槽,所述缓冲杆(25)与两个第一滑动槽滑动连接,所述缓冲杆(25)远离第一弹簧的一端贯穿第一中空杆(24)的侧壁并连接有第二中空杆(26),所述第二中空杆(26)远离缓冲杆(25)的一端与缓冲块(16)的侧壁固定连接,所述第二中空杆(26)的内部设有第二伸缩腔,所述第二伸缩腔的内底部设有第二弹簧,所述缓冲杆(25)远离第一弹簧的一端贯穿第二中空杆(26)的侧壁并与第二弹簧固定连接。

4.根据权利要求3所述的一种防爆型内串电感串联电容器,其特征在于,所述第二伸缩腔相对的内侧壁上均设有第二滑块(31),两个所述第二滑块(31)相对的一端均设有第二滑动槽,所述缓冲杆(25)与两个第二滑动槽滑动连接,所述第二中空杆(26)的大小与第六开口的大小相配合。

5.根据权利要求1所述的一种防爆型内串电感串联电容器,其特征在于,所述第二缓冲装置包括固定在中空腔内侧壁上的第三中空杆(29),所述第三中空杆(29)的内部设有减震腔,所述减震腔的内底部固定连接有第三弹簧,所述第三弹簧远离减震腔内底部的一端固定连接有减震杆(27),所述减震杆(27)远离减震腔内底部的一端一端贯穿第三中空杆(29)的侧壁和缓冲槽,所述减震杆(27)位于缓冲槽的一段两端侧壁上均设有卡槽,两个所述卡槽与缓冲槽的内侧壁之间均通过第三缓冲装置连接。

6.根据权利要求5所述的一种防爆型内串电感串联电容器,其特征在于,所述第三缓冲装置包括固定在卡槽内底部的支撑杆,所述支撑杆远离卡槽的一端滑动连接在缓冲槽的内侧壁,所述支撑杆的两端侧壁均设有支撑块,所述支撑块远离支撑杆的一端均设有第二限位滑槽,所述第二限位滑槽内均滑动连接有连接块,所述连接块与卡槽内底部通过斜杆(28)转动连接,且所述斜杆(28)的外侧套接有缓冲弹簧。

7.根据权利要求1所述的一种防爆型内串电感串联电容器,其特征在于,所述电容器(13)远离导电连接件(15)的一端与中空腔内侧壁之间通过多个绝缘卡块(17)连接。

8.根据权利要求1所述的一种防爆型内串电感串联电容器,其特征在于,所述转动杆(7)的侧壁与第一固定槽内底部之间连接有多组减震弹簧。

9.根据权利要求1所述的一种防爆型内串电感串联电容器,其特征在于,所述固定装置包括固定在连接板(10)上端的L形板(9),所述L形板(9)远离连接板(10)的一端与壳体(32)的侧壁连接,所述L形板(9)的外侧贯穿设有螺纹杆(30),所述螺纹杆(30)依次贯穿L形板(9)、连接板(10)和壳体(32)的侧壁。
