1.一种Ln2(OH)5NO3·nH2O稀土层状氢氧化物薄膜的直接制备方法，其特征在于具体步骤为：(1)将Ln(NO3)3·6H2O溶解于去离子水中配制成稀土离子总浓度为0.005～0.5mol/L的稀土离子溶液，然后加入添加剂，其中添加剂的加入量与稀土离子的摩尔比为1～50:1，混合均匀后获得电沉积溶液；

(2)将步骤(1)制得的电沉积溶液置于水浴中，搅拌使电沉积溶液的温度达到5～80℃，获得备用电沉积溶液；

(3)以透明导电玻璃或者金属片或者碳材料为工作电极即阴极，Pt网作为对电极即阳极，Ag/AgCl/Cl-电极作为参比电极，组成三电极体系；

(4)将步骤(3)组成的三电极体系插入步骤(2)获得的备用电沉积溶液中，设置沉积电压为-0.8～-1.3V，沉积时间为3min～3h，在工作电极上沉积一层电沉积薄膜；

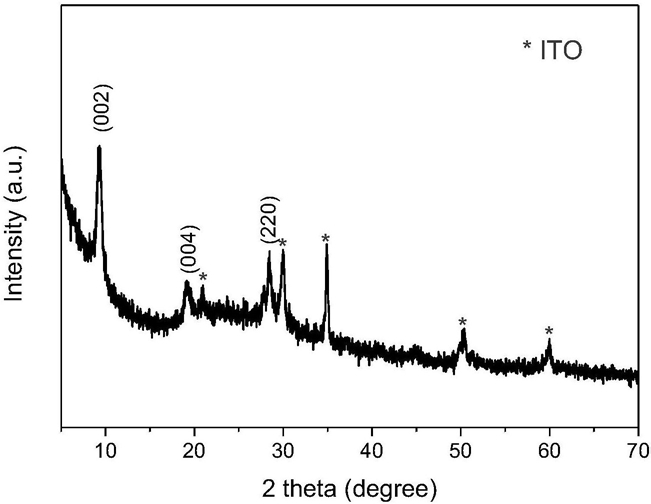

(5)将步骤(4)制得的电沉积薄膜分别用去离子水、无水乙醇冲洗，然后置于30～80℃的鼓风干燥箱中干燥5min～24h，即制得Ln2(OH)5NO3·nH2O稀土层状氢氧化物薄膜；

所述Ln为La、Pr、Nd、Sm、Eu、Gd、Tb、Dy、Ho、Er、Y中的任意一种；

所述添加剂为NH4NO3、NaNO3、KNO3中的任意一种；

所述透明导电玻璃为一侧表面镀有ITO或者FTO或者AZO层的玻璃；

所述金属片的材料为Cu、Ag，Ni、Fe中的任意一种。
