专利号: 2017109317701
申请人: 吴联凯
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

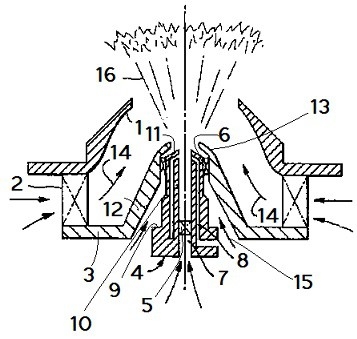

1.一种燃气灶燃烧器,包括燃烧器本体,旋涡翅板,燃烧器底座,燃烧器喷射器,喷射器引流座,喷射器固定环座;其特征在于:所述燃烧器喷射器中心开设中心空气通孔,所述燃烧器喷射器侧面开设燃气流道,所述喷射器引流座安装在所述中心空气通孔中,所述喷射器引流座中心开设有空气引流孔,所述空气引流孔为锥形孔,空气流经该锥形孔后经过加速后流出,燃气经所述燃气流道从所述燃烧器喷射器头部流出并与所述空气引流孔中流出的空气相混合;所述燃烧器喷射器为阶梯轴状,所述燃烧器喷射器从下向上依次具有第一台阶面,第二锥形台阶面,第三锥形台阶面。

2.如权利要求1所述的燃气灶燃烧器,其特征在于,所述燃烧器底座中心具有燃烧器底座锥形部,所述燃烧器底座锥形部上部具有燃烧器底座出口,所述燃烧器底座出口下部为圆柱型通孔,所述圆柱型通孔内部安装有所述喷射器固定环座,所述喷射器固定环座将所述燃烧器喷射器固定在所述燃烧器底座锥形部的出口中。

3.根据权利要求1所述的燃气灶燃烧器,其特征在于,所述燃烧器本体为锥形状,所述燃烧器本体和所述燃烧器底座之间安装所述旋涡翅板,所述旋涡翅板成涡流状,所燃烧器本体和所述燃烧器底座之间形成第一辅助空气流道,所述燃烧器底座和所述燃烧器喷射器之间形成第二辅助空气流道。
