专利号: 2017109326984
申请人: 泉州台商投资区红金天商贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

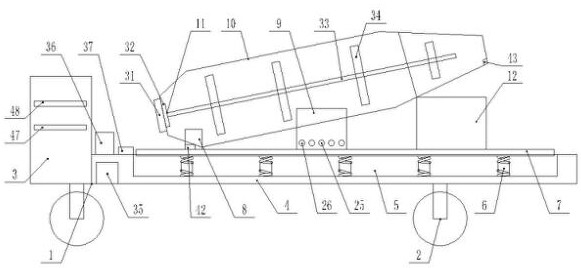

1.一种用于公路桥梁建设的混凝土搅拌运输车,包括基础车体(1),其特征在于,所述基础车体(1)下端设有驱动轮(2),所述基础车体(1)是由车头(3)及后车架(4)组成,所述后车架(4)上端开有矩形凹槽(5),所述矩形凹槽(5)内等距离均匀设有若干高压缓震弹簧(6),所述矩形凹槽(5)内且位于所述高压缓震弹簧(6)上端设有搅拌筒支撑架(7),所述搅拌筒支撑架(7)上端设有第一驱动装置(8)、位置固定装置(9)、搅拌筒(10)、搅拌筒(10)内部搅拌装置(11)及所述搅拌筒支撑架(7)尾端上方辅助固定架(12),所述搅拌筒支撑架(7)上端面且靠近所述车头(3)一侧设有固定架(13),所述固定架(13)及所述辅助固定架(12)之间相互配合支撑所述搅拌筒(10),所述第一驱动装置(8)是由设置在所述搅拌筒(10)两侧且位于所述固定架(13)内腔中的驱动齿轮(14)、设置在所述搅拌筒支撑架(7)内腔中且旋转端与驱动齿轮(14)连接的驱动电机(15)及所述搅拌筒(10)外壁对应驱动齿轮(14)位置设有的沿其圆周方向的齿槽(16)组成,所述辅助固定架(12)上端且对应所述搅拌筒(10)开口端位置设有紧定装置(17),所述紧定装置(17)是由所述辅助固定架(12)上端且紧贴所述搅拌筒(10)开口端设有的圆弧形紧定环(18)、圆弧形紧定环(18)内壁沿其圆周方向开有的圆弧形通槽(19)、圆弧形紧定环(18)两端部设有的紧定块(20)、紧定块(20)相互对应位置开有的螺纹通孔(21)、插入螺纹通孔(21)内的紧定螺钉(22)及紧定螺钉(22)对应其插入方向且紧贴紧定块(20)外壁设有的紧定螺母(23)组成,所述搅拌筒(10)开口端沿其外壁圆周方向设有筒套(24),所述搅拌筒(10)通过所述筒套(24)位于所述圆弧形通槽(19)内且所述筒套(24)可沿所述圆弧形通槽(19)圆周方向转动从而实现搅拌筒(10)位置的活动固定,所述位置固定装置(9)是由设置在所述搅拌筒(10)中部下端且位于所述搅拌筒支撑架(7)上端面沿所述搅拌筒支撑架(7)宽度方向的螺纹杆(25)、设置在所述搅拌筒支撑架(7)上端面且对应螺纹杆(25)位置两侧等距离均匀设有的多根支撑杆(26)、下端被螺纹杆(25)及支撑杆(26)贯穿且分别设置在所述搅拌筒(10)前后两侧的半圆弧形固定座(27)、半圆弧形固定座(27)内设有沿其内圈半圆弧形方向的凹槽(28)、凹槽(28)内固定设有的支撑轮(29)及螺纹杆(25)前后端且分别贴近半圆弧形固定座(27)设有的调矩螺母(30)组成,所述搅拌装置(11)是由设置在所述搅拌筒(10)对应其开口端另一侧面壁外侧的减速机(31)、所述搅拌筒(10)对应其开口端 另一侧面壁内侧且对应减速机(31)旋转轴位置设有的固定轴承(32)、通过固定轴承(32)透过所述搅拌筒(10)内壁与减速机(31)旋转轴连接的转轴(33)及转轴(33)上套有的多组搅拌机构(34)组成,所述后车架(4)内部设有蓄电池(35),所述后车架(4)上端设有控制箱(36)及电源开关(37),所述凹槽(28)与所述搅拌筒(10)等倾角设置,所述支撑杆(26)设为四根,分别设置在所述螺纹杆(25)两侧,分别设置在所述半圆弧形固定座(27)外壁的调距螺母(30)需相互配合,来调节所述半圆弧形固定座(27)位置及之间的距离。

2.根据权利要求1所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述固定架(13)高度低于所述辅助固定架(12)高度,所述搅拌筒(10)呈一定角度放置,角度

30—60度之间,所述驱动齿轮(14)与所述搅拌筒(10)等倾角设置,所述驱动齿轮(14)的轮齿与所述齿槽(16)可相互啮合,所述驱动电机(15)与所述驱动齿轮(14)等倾角设置,且所述驱动电机(15)的旋转轴与所述驱动齿轮(14)旋转端连接。

3.根据权利要求1所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述后车架(4)上端设有储水箱(38),所述储水箱(38)下端内腔通过抽水管道(39)透过所述搅拌筒(10)对应其开口端另一侧面壁与所述搅拌筒(10)内腔连通,所述抽水管道(39)进水端内壁设有抽水泵(40),所述抽水管道(39)出水端设有电磁阀(41)。

4.根据权利要求1所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述后车架(4)尾端设有扶梯,所述搅拌筒(10)对应其开口端位置分别设有进料漏斗及卸料槽,所述搅拌筒(10)开口端内壁设有干湿测量传感器(42),所述固定架(13)上端内腔且对应所述搅拌筒(10)端部位置设有称重传感器(43)。

5.根据权利要求1所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述电源开关(37)通过导线与所述蓄电池(35)正负极连接,所述控制箱(36)电源输入端与所述电源开关(37)电连,所述控制箱(36)控制端分别与所述驱动电机(15)、减速机(31)及电磁阀(41)电连,所述控制箱(36)内设有PLC系统。

6.根据权利要求1所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述搅拌机构(34)是由两片在不同平面上相互穿插的半圆形搅拌片(44)组成,所述搅拌筒(10)开口端也设有两片相互穿插的半圆形搅拌片(44)。

7.根据权利要求1所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述驱动电机(15)为旋转电机,且所述驱动电机(15)与所述减速机(31)转向一致,当所述驱动电机(15)与所述减速机(31)正转时,所述搅拌机构(34)不仅可以搅拌同时还可以防止混凝土撒出;当所述驱动电机(15)与所述减速机(31)反转时,所述搅拌机构(34)不仅可以搅拌同时还可以加速混凝土的排除。

8.根据权利要求1所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述辅助固定架(12)上设有工具放置箱(45)及工作平台(46)。

9.根据权利要求4所述的一种用于公路桥梁建设的混凝土搅拌运输车,其特征在于,所述车头(3)内设有操作面板(47)及信息显示屏(48),所述操作面板(47)信号输出端与所述控制箱(36)信号输入端连接,所述信息显示屏(48)信息输入端与所述干湿测量传感器(42)及称重传感器(43)信号输出端电连。
