专利号: 2017109328903
申请人: 常熟宏川石化仓储有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种储油罐倾斜度检测系统,其特征在于,包括传感器和回光标志,所述传感器负责发射光信号和接收所述回光标志返回的回光信号,所述回光标志布置于待测储油罐表面;

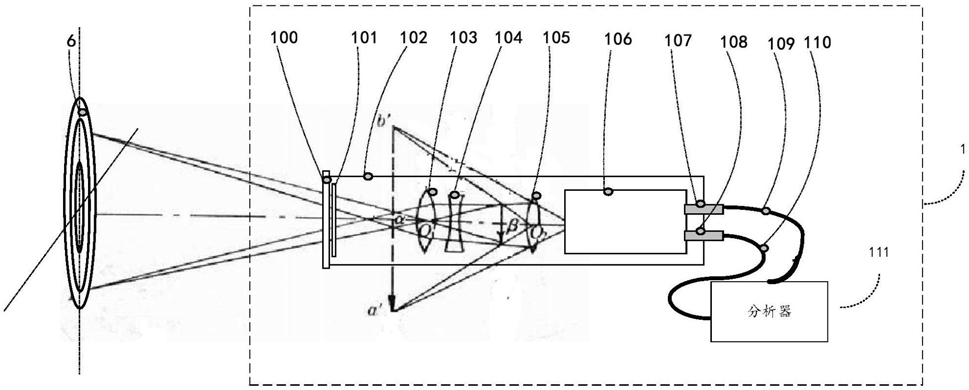

所述传感器包括平面镜、凸透镜、凹透镜、准直透镜、光学扫描器、单模光纤和分析器,所述平面镜布置在所述传感器的前端,所述凸透镜、凹透镜和准直透镜依次布置于所述平面镜之后,所述光学扫描器布置于所述准直透镜之后用于发射光信号和接收回光信号,所述分析器通过所述单模光纤连接所述光学扫描器,分析回传的光信号得到待测储油罐的倾斜角度。

2.如权利要求1所述的储油罐倾斜度检测系统,其特征在于,所述平面镜表面设有增透膜用于过滤可见光。

3.如权利要求1所述的储油罐倾斜度检测系统,其特征在于,所述传感器还包括平镜头外壳和过镜筒,所述平镜头外壳布置于所述传感器的最前端用于固定所述传感器中的平面镜、凸透镜、凹透镜、准直透镜、光学扫描器、单模光纤和分析器,所述过镜筒包裹于所述传感器的外层用于固定和保护所述传感器中的平面镜、凸透镜、凹透镜、准直透镜、光学扫描器、单模光纤和分析器。

4.如权利要求1所述的储油罐倾斜度检测系统,其特征在于,所述回光标志采用同心标靶回形结构,用于将所述传感器发射来的光信号转化为回光信号反向传输至所述传感器。

5.如权利要求4所述的储油罐倾斜度检测系统,其特征在于,所述当待测储油罐没有倾斜时,所述回光信号呈现为均匀的方波信号;当待测储油罐倾斜时,所述回光信号呈现为不均匀的方波信号,将所述均匀的方波信号与所述不均匀方波信号进行二进制运算得到待测储油罐的倾斜角度。

6.如权利要求1所述的储油罐倾斜度检测系统,其特征在于,所述光学扫描器采用FC/APC光纤耦合器接头分别连接所述单模光纤。

7.一种基于如权利要求1~5任一项所述的储油罐倾斜度检测系统的检测方法,其特征在于,包括以下步骤:S1、所述光学扫描器通过所述平面镜、凸透镜、凹透镜和准直透镜向所述回光标志发射水平和垂直方向上的光信号;

S2、所述回光标志将所述光信号转化为回光信号反向传输至所述光学扫描器;

S3、所述光学扫描器通过单模光纤将所述回光信号传输至所述分析器;

S4、当待测储油罐没有倾斜时,所述回光信号呈现为均匀的方波信号;当待测储油罐倾斜时,所述回光信号呈现为不均匀的方波信号,所述分析器将所述均匀的方波信号与所述不均匀方波信号进行二进制运算得到待测储油罐的倾斜角度。
