1.磷酸钙颗粒的制备方法，包括以下步骤：

1）获取一种由氯化钙、氯化镁和磷酸盐构成的澄清水溶液，所述澄清水溶液在室温下的初始pH值为4‑10，所述澄清水溶液由阳离子溶液和磷酸盐溶液混合而成，所述阳离子溶液为氯化钙和氯化镁的水溶液；2）使镁离子、钙离子和磷酸根离子通过水热法生成磷酸钙颗粒沉淀；其中：

水热温度为40‑150℃，水热时间为10min‑48h；

所述磷酸钙颗粒为中空球形颗粒；钙/磷酸根离子的摩尔比为2.5‑9，镁/钙的摩尔比为

2.73‑5.5；或钙/磷酸根离子的摩尔比为4.5‑9，镁/钙的摩尔比≥5.5；

所述澄清水溶液中的钙离子和磷酸根离子的浓度为0.1‑30mM，镁离子的浓度为0.1‑

100mM，当所述钙离子的浓度增加时，所述磷酸根离子的浓度应在室温下降低以形成所述澄清水溶液，反之亦然。

2.如权利要求1所述的磷酸钙颗粒的制备方法，其特征在于：所述磷酸钙颗粒的粒径为

50‑1200nm。

3.磷酸钙纳米颗粒的制备方法，包括以下步骤：

1）将阳离子溶液加热到60‑100℃，所述阳离子溶液为氯化钙和氯化镁的水溶液，所述阳离子溶液中镁离子的浓度为1‑52mM，钙离子的浓度为1.8‑10.8mM，所述阳离子溶液的pH值为4‑10；

2）将磷酸盐溶液加热到60‑100℃，所述磷酸盐溶液中磷酸根离子的浓度为2‑13.6mM，所述磷酸盐溶液的pH值为4‑10；

3）将加热后的所述阳离子溶液和所述磷酸盐溶液直接混合，即形成磷酸钙纳米颗粒沉淀；

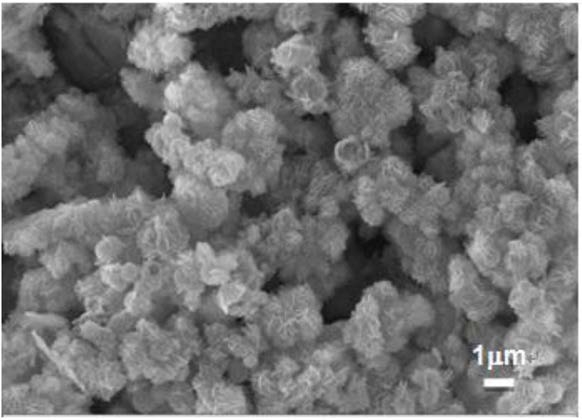

所合成的磷酸钙颗粒中的钙离子部分被镁离子所替代；所述磷酸钙纳米颗粒为中空球形颗粒，其粒径≤300nm。
