专利号: 2017109344817
申请人: 南宁致侨农业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

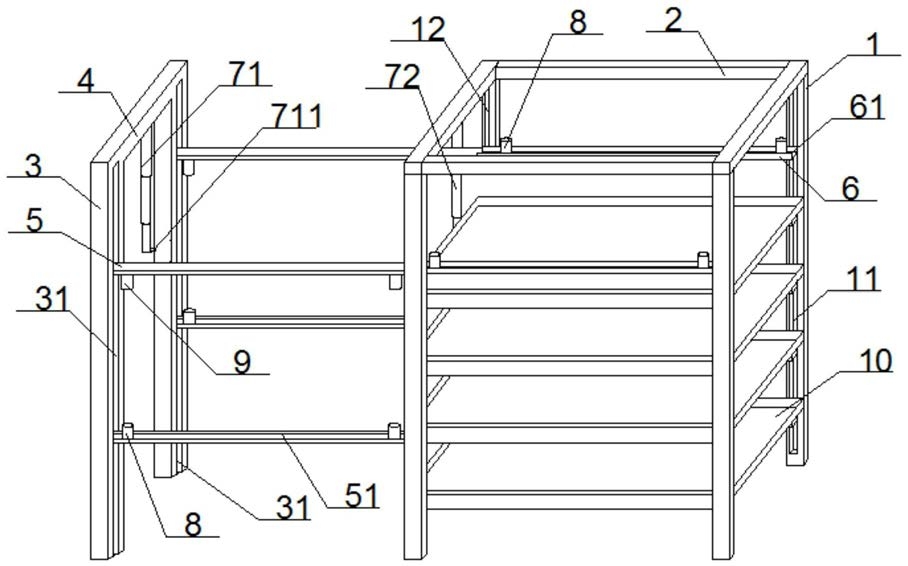

1.一种桑蚕养殖架,其特征在于,其包括:

主支架,其为长方体框架结构,所述主支架包括两对第一立柱以及将四个所述第一立柱的上端依次连接的四个水平设置的第一横梁,任一所述第一立柱的横截面为矩形,位于所述主支架的右侧面的一对所述第一立柱的相对设置的两个侧面上分别设有一个沿竖直方向延伸的第一滑槽,位于所述主支架的左侧面的一对所述第一立柱的相对设置的两个侧面上分别设有两个相互平行的且沿竖直方向延伸的第二滑槽;

副支架,其为竖直设置的位于所述主支架的左侧且与所述主支架的左侧面平行的门框结构,所述副支架包括一对第二立柱以及将两个所述第二立柱的上端连接的水平设置的第二横梁,所述第二立柱的横截面为矩形,一对所述第二立柱的相对设置的两个侧面上分别设有一个沿竖直方向延伸的第三滑槽;

两对第一横档,其位于所述主支架和所述副支架之间,任一所述第一横档水平设置且与所述主支架的左侧面垂直,任一一对所述第一横档形成的平面为水平面,所述第一横档的靠近所述第二立柱的一端与所述第三滑槽滑动连接,另一端与靠近所述副支架的一个所述第二滑槽滑动连接,使得所述第一横档可相对所述第一立柱和所述第二立柱上下移动;

所述第一横档的纵截面为矩形,位于下部的所述第一横档的上侧面上贯通有一条沿所述第一横档的长度方向延伸的T形的第一开口,位于上部的所述第一横档的下侧面上贯通有一条沿所述第一横档的长度方向延伸的T形的第二开口;

多对第二横档,其自上而下的设置在两对所述第一立柱之间,任一所述第二横档与所述第一横档平行,任一一对所述第二横档形成的平面为水平面,任一所述第二横档的靠近所述主支架的右侧面的一端与所述第一滑槽滑动连接,另一端与靠近所述主支架右侧面的一个所述第二滑槽滑动连接,使得所述第二横档可相对所述第一立柱上下移动,所述第二横档的纵截面为矩形,所述第二横档的上侧面上贯通有一条沿所述第二横档的长度方向延伸的T形的第三开口,当一对所述第二横档移动至与位于下部的一对所述第一横档齐平时,一个所述第一开口的端部与一个所述第三开口的端部相接,且两者的水平中心线位于同直线上,形成一条水平直线型的滑道;

第一伸缩杆和第二伸缩杆,其均为竖直设置且位于同一竖直面,所述第一伸缩杆包括多个从内到外直径逐渐增大且依次套设的第一杆体,位于最外层的一个第一杆体的上端固定于,与所述第二横梁平行且相近的一个所述第一横梁的下侧面的中部,位于最内层的一个第一杆体的外表面靠近下端的位置处设有一个水平的第一销轴,所述第一销轴的一端与第一杆体外表面轴承连接,另一端朝着靠近所述副支架的方向延伸;所述第二伸缩杆包括多个从内到外依次套设的第二杆体,位于最外层的一个第二杆体的上端固定于,所述第二横梁相近且平行一个所述第一横梁的下侧面的中部,位于最内层的一个第二杆体的外表面靠近下端的位置处设有一个水平设置的第二销轴,所述第二销轴的一端与第二杆体的外表面轴承连接,另一端朝着靠近所述主支架的方向延伸;

多个蚕匾,一对所述第二横档上设置一个所述蚕匾,所述蚕匾与一对所述第二横档滑动连接,所述蚕匾包括上部开口的长方体结构的盒体、水平内接于所述盒体内的筛网以及位于所述盒体底部和所述筛网之间的多个拉伸弹簧;所述盒体的四个侧板靠近上边缘处分别设有一个钩设孔,底板的相对设置的两个侧面上分别设有一个盲孔,两个所述盲孔同轴线,所述盒体的四个内壁上分别设有一个限位块,四个所述限位块位于同一水平面;所述筛网位于四个所述限位块上;任一所述拉伸弹簧的下端固定于所述盒体的内壁上,上端钩设在所述筛网的的网格中;

所述拉伸弹簧设置为:当所述拉伸弹簧位于自然伸缩状态时,所述筛网搁置在四个所述限位块上,所述筛网与所述盒体上边缘的距离与所述盒体侧板的高度比为2:5;当所述拉伸弹簧拉伸至极限位置时,所述筛网所在平面与所述盒体开口端边缘所在平面齐平;

多对第一滑块,一个所述第二横档对应一对所述第一滑块,任一所述第一滑块为两端开口的竖直设置的中空的筒体,所述第一滑块的靠近上端的圆周面上设有沿径向贯通的第一通孔;任一一个所述第一滑块的下端边缘朝着远离其轴线的方向水平延伸出环形的第一卡环,所述第一卡环可水平滑动的卡设在所述第三开口底部;

两对第二滑块,其分别设置在位于上部的一对所述第一横档上,一对所述第二滑块对应一个位于上部的所述第一横档上,任一所述第一滑块为两端开口的竖直设置的中空的筒体,所述第二滑块的靠近下端的圆周面上设有沿径向贯通的第二通孔;任一一个所述第二滑块的上端边缘朝着远离其轴线的方向水平延伸出环形的第二卡环,所述第二卡环可水平滑动的卡设在所述第二开口底部。

2.如权利要求1所述的桑蚕养殖架,其特征在于,所述蚕匾的底板的下表面上设有四个第三滑块,四个所述第三滑块分别位于靠近所述底板四个顶角的位置处,任一所述第三滑块为两端开口的竖直设置的中空筒体,所述第三滑块的上端与所述底板的下表面固定连接,所述第三滑块的圆周面上设有与所述第一通孔/所述第二通孔相对应的第三通孔,一个所述第三滑块可套设在一个所述第一滑块/所述第二滑块内部,且所述第三通孔与所述第一通孔/所述第二通孔同轴线,通过销钉依次穿过所述第一通孔/第二通孔和所述第三通孔,以实现所述第一滑块/第二滑块和所述第三滑块的相对固定。

3.如权利要求2所述的桑蚕养殖架,其特征在于,一对所述第二横档之间水平设置一个第三杆体,所述第三杆体的两端分别与两个所述第二横档的右侧端部固定连接。

4.如权利要求3所述的桑蚕养殖架,其特征在于,一对所述第一横档之间水平设置一个第四杆体,所述第四杆体的两端分别与两个所述第一横档的左侧端部固定连接。

5.如权利要求4所述的桑蚕养殖架,其特征在于,所述筛网的网格大小为4毫米。

6.如权利要求5所述的桑蚕养殖架,其特征在于,所述第一滑块、所述第二滑块与所述第三滑块的直径比为1:1:0.8。

7.如权利要求6所述的桑蚕养殖架,其特征在于,所述蚕匾的四个侧板均开设有多个圆形的通风孔。
