1.一种双相含Mg高熵半硬磁合金粉体，其特征在于，所述合金粉体的分子式为MgxTiAlFeNiCr，其中：x＝1.5～2.1；所述合金粉体的平均粒径为2～4μm，HC为130～180Oe。

2.如权利要求1所述的双相含Mg高熵半硬磁合金粉体的制备方法，其特征在于包括如下步骤：(1)按合金粉体分子式中的原子百分比称取原料金属粉末，其中：Mg粉的纯度不低于

99.5％，其余金属粉末纯度不低于99％，所有金属粉末粒度不低于200目；

(2)将称取的原料金属粉末倒入不锈钢球磨罐中，按球料比20:1加入不锈钢磨球，然后倒入正庚烷淹没球料；

(3)将球磨罐密封后放于球磨机上机械合金化湿磨80～120h，球磨机的转速为300～

500rpm，每30min正反转交替一次；

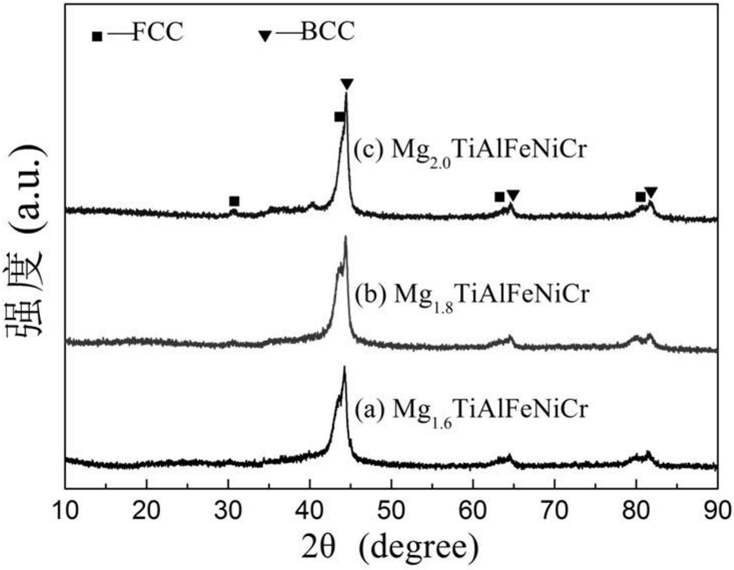

(4)球磨结束后，在手套箱内取下球磨罐盖并抽真空，得到由α/γ双相组成的高熵半硬磁合金粉体。
