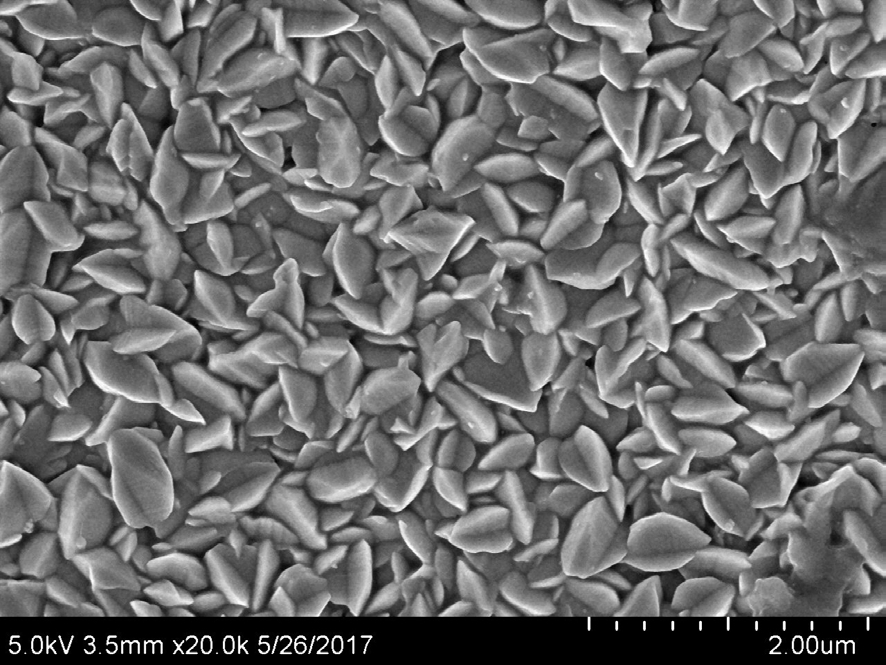

1.镍-硼-锑共掺杂二氧化锡电催化阳极，其特征在于，该电催化阳极是将多孔钛板表面进行阳极涂料浸渍后经煅烧制成，所述的阳极涂料由以下摩尔份数的组分构成：柠檬酸

600-700份、乙二醇100-200份、四氯化锡100-150份、三氯化锑5-10份、二氯化镍0.5-2份和硼酸2-4份。

2.根据权利要求1所述的一种镍-硼-锑共掺杂二氧化锡电催化阳极，其特征在于：所述的煅烧温度为400 550℃。

~

3.根据权利要求1所述的一种镍-硼-锑共掺杂二氧化锡电催化阳极的制备方法，其特征在于，制备步骤如下：步骤一、取多孔钛板先置于盐酸溶液中，进行煮沸清洗10 20min，之后，转置于蒸馏水~中进行超声清洗5 10min，得到酸处理多孔钛板，备用；

~

步骤二、按照摩尔比为（600 700）：（100 200）：（100 150）：（5 10）：（0.5 2）：（2 4）的比~ ~ ~ ~ ~ ~例，取柠檬酸、乙二醇、四氯化锡、三氯化锑、二氯化镍和硼酸，充分混合后，置于60 70℃温~度条件下进行加热溶解，直至得到熔融状凝胶，备用；

步骤三、采用浸渍法将步骤三制得的熔融状凝胶负载于步骤二制得的酸处理多孔钛板上，得到凝胶负载多孔钛板，之后，将所得凝胶负载多孔钛板置于煅烧炉中进行煅烧处理，然后，自然冷却至室温；

步骤四、重复步骤三的操作5-7次，即得成品镍-硼-锑共掺杂二氧化锡电催化阳极。

4.根据权利要求3所述的一种镍-硼-锑共掺杂二氧化锡电催化阳极的制备方法，其特征在于，所述步骤三中煅烧处理的具体操作为：先将凝胶负载多孔钛板置于140 150℃条件~下进行烘烤10 30min，再转置于400 550℃条件下进行煅烧10 20min。

~ ~ ~

5.根据权利要求3或4所述的一种镍-硼-锑共掺杂二氧化锡电催化阳极的制备方法，其特征在于，在步骤四中，最后一次煅烧处理时，于400 550℃条件下的煅烧时间为1.5 2.5h。

~ ~

6.根据权利要求3所述的一种镍-硼-锑共掺杂二氧化锡电催化阳极的制备方法，其特征在于：在步骤一中，所述的盐酸溶液由浓盐酸和水按照1:2的体积比混合构成，其中，浓盐酸的质量浓度为37%。

7.根据权利要求1所述的一种镍-硼-锑共掺杂二氧化锡电催化阳极在苯酚废水电催化氧化中的应用。

8.根据权利要求7所述的镍-硼-锑共掺杂二氧化锡电催化阳极在苯酚废水电催化氧化中的应用，其特征在于，具体操作方法为：采用单槽电解池，以0.05mol/L的Na2SO4溶液为支持电解质，以制备出的镍-硼-锑共掺杂二氧化锡电催化阳极为工作电极，以不锈钢片为辅助电极，其中，工作电极与辅助电极之间的距离为2cm，在工作电流为10mA/cm2的条件下，对体积为100mL，质量浓度为50mg/L的苯酚废水进行电催化氧化。
