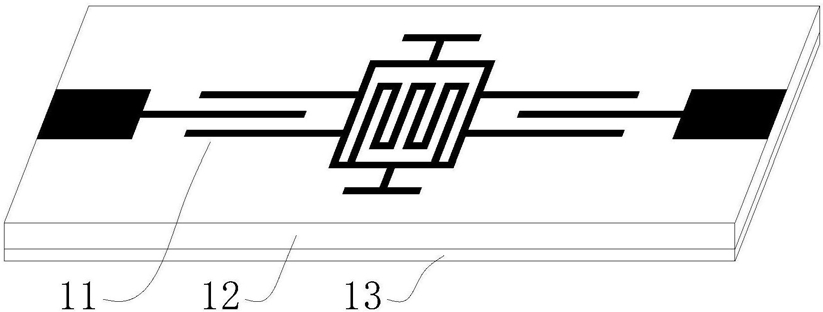

1.一种结构紧凑的超宽带带通滤波器,其特征在于,包括介质基板和位于介质基板上表面的滤波器、位于介质基板下表面的金属接地板,所述滤波器包括环形谐振器、蜿蜒型线、T型枝节、平行耦合线、馈线,所述环形谐振器为呈四边形结构,所述环形谐振器内加载有蜿蜒型线,所述环形谐振器的前后两边上分别对称的加载有一T型枝节,所述环形谐振器的左右两边上分别对称的加载有一组平行耦合线,所述环形谐振器的左右两侧分别对称的设置有一馈线,所述馈线的高阻抗线置于与其配合的一组平行耦合线的中间位置。
2.根据权利要求1所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述高阻抗线与平行耦合线平行,高阻抗线和与其配合的一组平行耦合线构成三线耦合结构。
3.根据权利要求2所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述平行耦合线的线宽为0.1mm,电长度为0.33λg,λg为该超宽带带通滤波器中心频率所对应的导波波长。
4.根据权利要求2所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述高阻抗线的线宽为0.1mm,电长度为0.31λg,λg为该超宽带带通滤波器中心频率所对应的导波波长。
5.根据权利要求1所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述蜿蜒型线两端均连接至环形谐振器前后两边的一边上。
6.根据权利要求5所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述蜿蜒型线两端与环形谐振器的边的连接点关于该环形谐振器的边的中垂线对称。
7.根据权利要求5所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述蜿蜒型线呈方波图形结构,蜿蜒型线关于环形谐振器前后边的一边的中垂线对称。
8.根据权利要求6或7所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述蜿蜒型线的线宽为0.1mm,电长度为0.49λg,λg为该超宽带带通滤波器中心频率所对应的导波波长。
9.根据权利要求1所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述T型枝节由分别从环形谐振器前后两边中点引出并呈T字形向外延展而成。
10.根据权利要求9所述一种结构紧凑的超宽带带通滤波器,其特征在于,所述T型枝节与环形谐振器边连接端垂直于该环形谐振器边。
