专利号: 2017109367965
申请人: 戚明海
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

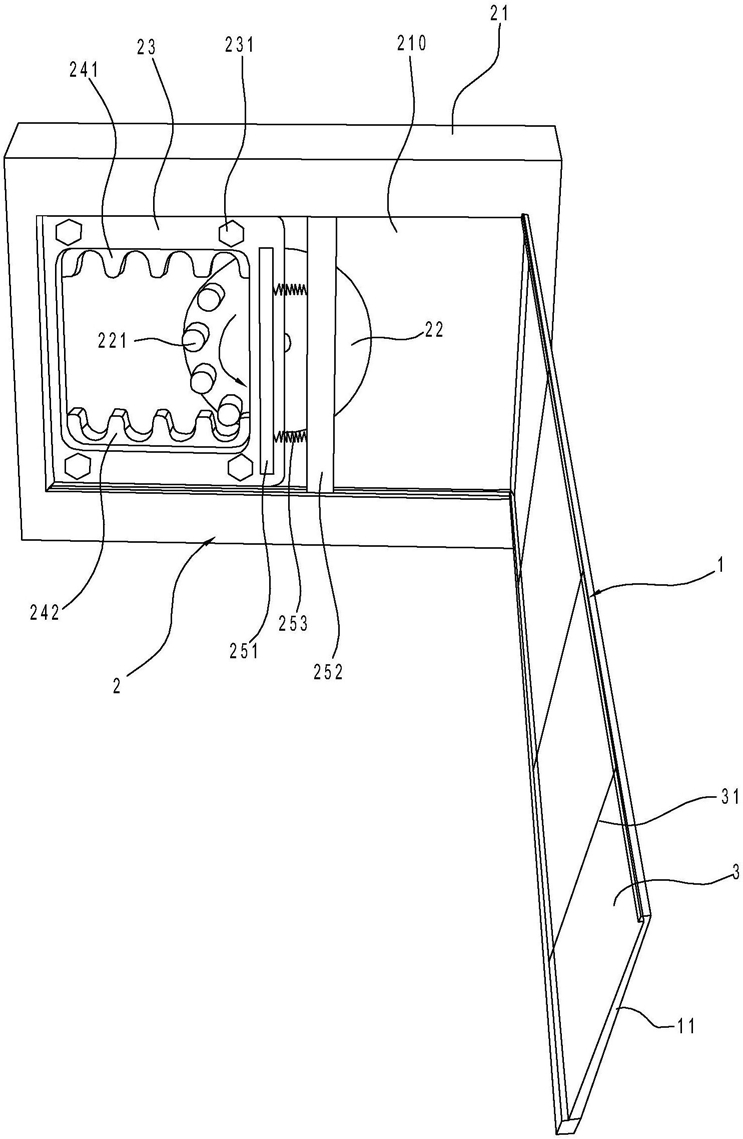

1.一种太阳能电池片的快速拨片装置,包括用于输送待拨片的太阳能电池片(3)的输送组件(1)以及实现对待拨片的太阳能电池片(3)进行拨片的拨片组件(2),其特征在于:所述输送组件(1)的数量具有两个,所述拨片组件(2)和输送组件(1)垂直布置,所述拨片组件(2)包括拨片座(21),该拨片座(21)中央开设有一方孔(210),在拨片座(21)的后侧面上设置有一驱动转盘(22),驱动转盘(22)上与拨片座(21)相对的侧面上周向间隔布置有多个转动柱(221),拨片座(21)面向驱动转盘(22)的侧面上滑动设置有一支架(23),支架(23)的上部面向驱动转盘(22)一侧设置有与所述转动柱(221)相适配的第一齿条(241),支架(23)的下部面向驱动转盘(22)一侧设置有与所述转动柱(221)相适配的第二齿条(242),支架(23)的左端面上设置有左拨片条,支架(23)的右端面上设置有右拨片条,支架(23)的左端部面向拨片座(21)的侧面上设置左支条,支架(23)的右端部面向拨片座(21)的侧面上设置右支条(251),拨片座(21)的方孔(210)内滑动设置有左压条和右压条(252),在左支条和左压条之间设置有左弹簧,在右支条(251)和右压条(252)之间设置有右弹簧(253),所述两个输送组件(1)分别设置于拨片座(21)的左侧和右侧,每个输送组件(1)包括与方孔(210)侧壁齐平位于拨片座(21)一侧横向布置的进料通道(12)、位于拨片座(21)另一侧纵向布置的回收通道(13),进料通道(12)的上部间隔布置有多个上滚轮(14),进料通道(12)的下部间隔布置有多个下滚轮(15),待拨片的太阳能电池片(3)设置于上滚轮(14)和下滚轮(15)之间,在方孔(210)侧壁处设置有用于检测待拨片的太阳能电池片(3)位置的位置传感器。

2.根据权利要求1所述的太阳能电池片的快速拨片装置,其特征在于:所述回收通道(13)的相对两侧壁上设置有对太阳能电池片的拨片断边进行研磨的研磨层。

3.根据权利要求1所述的太阳能电池片的快速拨片装置,其特征在于:所述进料通道(12)具有一与方孔(210)侧壁齐平的抵靠面(11)。

4.根据权利要求1所述的太阳能电池片的快速拨片装置,其特征在于:所述第一齿条(241)和第二齿条(242)分别与支架(23)采用螺栓(231)连接。

5.根据权利要求1所述的太阳能电池片的快速拨片装置,其特征在于:所述左压条与方孔左侧壁相对的侧面上设置有左弹性垫,所述右压条(252)与方孔(210)右侧壁相对的侧面上设置有右弹性垫。
