1.一种水热法合成硒化锡微米晶粉体的方法，其特征在于，包括以下步骤：

步骤一：将一定量的酒石酸加入蒸馏水中搅拌得到澄清透明溶液；

步骤二；向步骤一中所得溶液加入一定量SnCl2，搅拌直至SnCl2完全溶解，得到澄清透明溶液A；所述的酒石酸与SnCl2按物质的量比为1:8；

步骤三：将一定量的SeO2、NaOH和NaBH4依次加入蒸馏水中，搅拌制成透明溶液B；

所述的步骤二和三中SnCl2、SeO2、NaOH和NaBH4的物质的量之比为(1-2)：1：20：(2-4)；

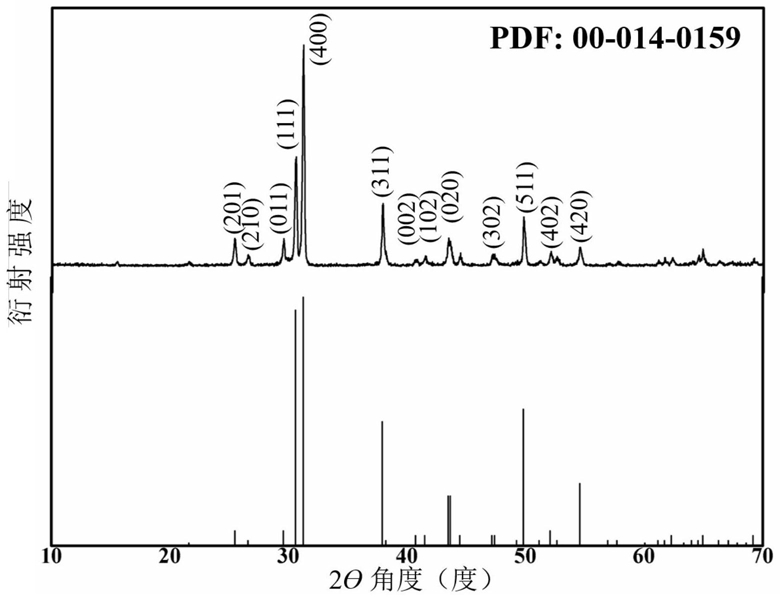

步骤四：将溶液A缓慢加入溶液B中，搅拌10分钟，将所得溶液倒入有聚四氟乙烯内衬的高压釜中，按照高压釜体积填充量的70-80％加入，随后放入烘箱进行反应，从室温升至反应温度进行保温，然后自然冷却至室温，打开水热釜，离心分离收集样品，干燥后得黑色硒化锡粉体。

2.根据权利要求1所述的一种水热法合成硒化锡微米晶粉体的方法，其特征在于，所述的步骤一中所述的酒石酸的质量约为1.2g，蒸馏水为20ml。

3.根据权利要求1所述的一种水热法合成硒化锡微米晶粉体的方法，其特征在于，所述的SeO2在强碱NaOH的环境中变为 NaBH4作为还原剂加入使其进一步被还原成Se2-离子，从而与Sn2+离子反应，进一步生成硒化锡。

4.根据权利要求1所述的一种水热法合成硒化锡微米晶粉体的方法，其特征在于，所述的步骤四中升温速度为5-10℃/min，反应温度为180℃，保温时间为6-24小时。

5.根据权利要求1所述的一种水热法合成硒化锡微米晶粉体的方法，其特征在于，所述的步骤四中产物在真空干燥箱中70-90℃下干燥1-5小时。
