专利号: 2017109387507
申请人: 毛瑞杰
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

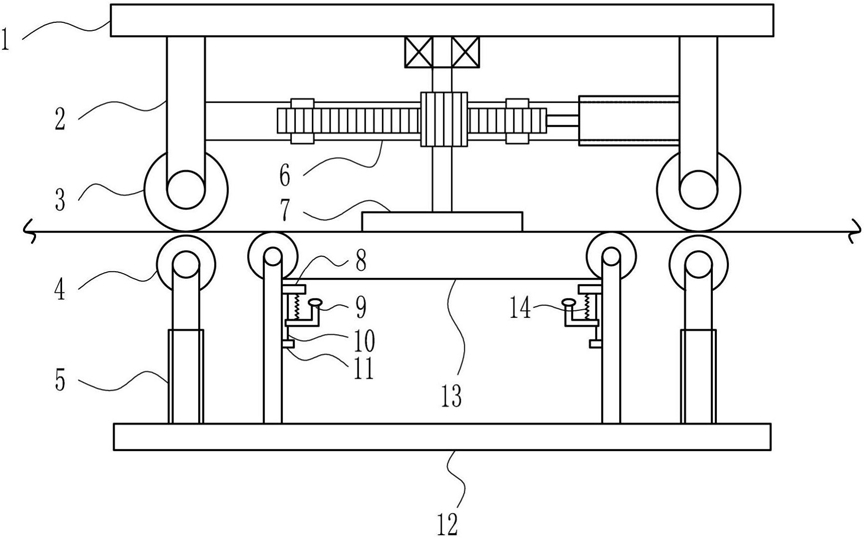

1.一种化妆包用皮革打磨装置,其特征在于,包括有顶板(1)、支杆(2)、第一压辊(3)、第二压辊(4)、伸缩杆(5)、旋转设备(6)、磨砂盘(7)、电磁铁(8)、锤杆(9)、导轨(10)、挡块(11)、底板(12)、皮带传输装置(13)和弹簧(14),底板(12)顶部中部设置有皮带传输装置(13),皮带传输装置(13)左右两侧的底板(12)上对称式设置有伸缩杆(5),伸缩杆(5)的上端转动式连接有第二压辊(4),第二压辊(4)与皮带传输装置(13)顶部平齐,皮带传输装置(13)内侧壁上设置有导轨(10),导轨(10)的上端设置有电磁铁(8),导轨(10)的下端连接有挡块(11),导轨(10)上设置有锤杆(9),锤杆(9)的上端为橡胶材料,电磁铁(8)与锤杆(9)之间连接有弹簧(14),底板(12)上方设置有顶板(1),顶板(1)底部的中部设置有旋转设备(6),旋转设备(6)的下端连接有磨砂盘(7),旋转设备(6)左右两侧的顶板(1)底部对称式设置有支杆(2),支杆(2)的末端转动式连接有第一压辊(3),磨砂盘(7)与第一压辊(3)底部平齐。

2.根据权利要求1所述的一种化妆包用皮革打磨装置,其特征在于,旋转设备(6)包括有轴承座(61)、转杆(62)、滑轨(63)、滑块(64)、齿条(65)、齿轮(66)和伸缩气缸(67),顶板(1)底部的中部设置有轴承座(61),轴承座(61)上安装有转杆(62),转杆(62)上设置有齿轮(66),支杆(2)之间设置有滑轨(63),滑轨(63)上设置有滑块(64),滑块(64)前侧连接有齿条(65),齿条(65)与齿轮(66)啮合,滑轨(63)右端前侧的右侧支杆(2)上设置有伸缩气缸(67),伸缩气缸(67)的左端与齿条(65)的右端相连接。

3.根据权利要求2所述的一种化妆包用皮革打磨装置,其特征在于,还包括有摆动气缸(15)、吸尘罩(16)、软管(17)、吸尘泵(18)、水箱(19)、进水管(20)、斜板(21)、阀门(22)和出水管(23),皮带传输装置(13)前侧的底板(12)上从后往前依次设置有摆动气缸(15)、吸尘泵(18)和水箱(19),摆动气缸(15)的上端连接有吸尘罩(16),吸尘泵(18)前后两侧均连接有软管(17),后侧软管(17)的末端与吸尘罩(16)相连接,前侧软管(17)的末端与水箱(19)底部相连接,水箱(19)内底部设置有斜板(21),水箱(19)顶部连接有进水管(20),水箱(19)前侧壁下端连接有出水管(23),出水管(23)上连接有阀门(22)。

4.根据权利要求3所述的一种化妆包用皮革打磨装置,其特征在于,还包括有螺栓(24)、连接杆(25)和螺母(26),磨砂盘(7)顶部连接有连接杆(25),连接杆(25)位于转杆(62)的右侧,转杆(62)的下部和连接杆(25)的上部均开有穿孔(27),穿孔(27)内设置有螺栓(24),螺栓(24)上配合有螺母(26)。

5.根据权利要求4所述的一种化妆包用皮革打磨装置,其特征在于,软管(17)的材质为PVC材料。
