专利号: 2017109408151
申请人: 南京茗淇信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

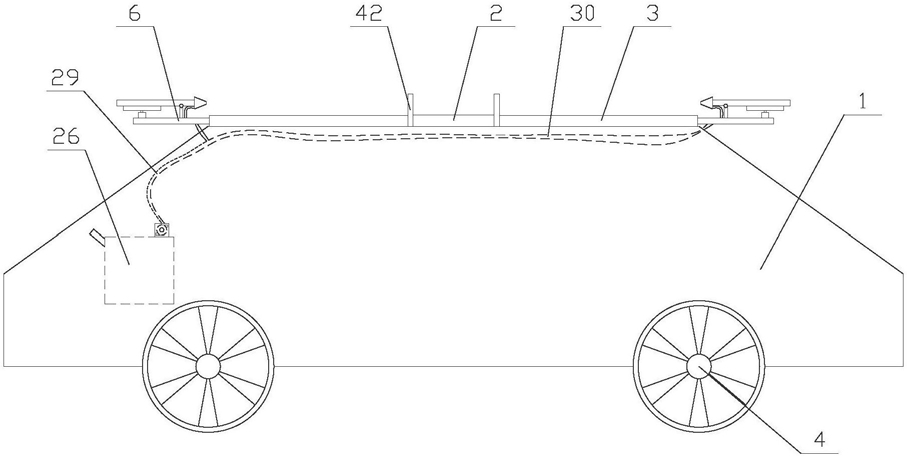

1.一种安全可靠的便于清洗的智能型太阳能汽车,其特征在于,包括车体(1)、盖板(2)、两个太阳能板(3)、两个清洗机构和若干车轮(4),所述车轮(4)设置在车体(1)的下方,所述盖板(2)设置在车体(1)的上方,两个所述太阳能板(3)分别设置在盖板(2)的两侧,所述太阳能板(3)固定在车体(1)的上方,所述清洗机构与太阳能板(3)一一对应,所述清洗机构设置在太阳能板(3)的远离盖板(2)的一侧,所述车体(1)上设有开口(5),所述车体(1)内设有升降机构和蓄水机构,所述开口(5)设置在盖板(2)的下方,所述升降机构设置在开口(5)的下方且与盖板(2)传动连接;

所述清洗机构包括侧板(6)、第一电机(7)、驱动轮(8)、固定轴(9)、转动杆(10)、支撑块(11)、喷头(12)和第一水管(13),所述侧板(6)固定在太阳能板(3)上,所述第一电机(7)固定在侧板(6)的上方且与驱动轮(8)传动连接,所述固定轴(9)的底端固定在驱动轮(8)上,所述转动杆(10)的远离太阳能板(3)的一端设有条形口(14),所述固定轴(9)设置在条形口(14)内,所述支撑块(11)固定在侧板(6)的上方且位于驱动轮(8)靠近太阳能板(3)的一侧,所述支撑块(11)的顶端与转动杆(10)的中端铰接,所述喷头(12)固定在转动杆(10)的靠近太阳能板(3)的一端,所述喷头(12)与第一水管(13)连通;

所述升降机构包括两个升降组件,两个所述升降组件分别设置在开口(5)的两侧,所述升降组件包括竖板(15)、滑环(16)、滑杆(17)、竖杆(18)、底板(19)和升降单元,所述竖板(15)的顶端固定在盖板(2)上,所述竖杆(18)的顶端和滑杆(17)的顶端均固定在车体(1)内的顶部,所述滑杆(17)位于竖板(15)和竖杆(18)之间,所述滑环(16)固定在竖板(15)的底端且套设在滑杆(17)上,所述底板(19)的两端分别与竖杆(18)的底端和滑杆(17)的底端固定连接,所述升降单元设置在底板(19)的上方且与滑环(16)传动连接。

2.如权利要求1所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述固定轴(9)的顶端设有两个凸板(20)。

3.如权利要求1所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述升降单元包括第二电机(21)、缓冲块(22)、第二驱动轴(23)、滑块(24)和侧杆(25),所述第二电机(21)固定在底板(19)的上方,所述缓冲块(22)固定在车体(1)内的顶部,所述第二驱动轴(23)设置在第二电机(21)和缓冲块(22)之间,所述第二电机(21)与第二驱动轴(23)传动连接,所述第二驱动轴(23)的外周设有外螺纹,所述滑块(24)套设在第二驱动轴(23)上且通过侧杆(25)与滑环(16)固定连接,所述滑环(16)内设有内螺纹,所述滑环(16)内的内螺纹与第二驱动轴(23)上的外螺纹相匹配。

4.如权利要求1所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述蓄水机构包括蓄水箱(26)、水泵(27)、注水管(28)、第二水管(29)和两个第三水管(30),所述水泵(27)固定在蓄水箱(26)的一侧且与蓄水箱(26)连通,所述注水管(28)设置在蓄水箱(26)的一侧且与蓄水箱(26)连通,两个所述第三水管(30)与两个清洗机构一一对应,所述水泵(27)通过第二水管(29)与第三水管(30)的一端连通,所述第三水管(30)的另一端与第一水管(13)连通。

5.如权利要求1所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述蓄水箱(26)内设有第四水管(31)和液位报警机构,所述第四水管(31)的底端设置在蓄水箱(26)内的底部,所述第四水管(31)的顶端与水泵(27)连通,所述液位报警机构包括浮块(32)、支杆(33)、接触板(34)、电池(35)、蜂鸣器(36)和两个连接组件,所述支杆(33)的底端固定在浮块(32)上,所述接触板(34)的中端固定在支杆(33)的顶端,两个所述连接组件分别设置在浮块(32)的两侧,所述电池(35)和蜂鸣器(36)均固定在蓄水箱(26)内的顶部,所述电池(35)与蜂鸣器(36)连接。

6.如权利要求5所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述连接组件包括固定杆(37)、第一导线(38)、第二导线(39)和两个连接板(40),所述固定杆(37)的两端分别固定在蓄水箱(26)的顶部和底部,所述连接板(40)固定在固定杆(37)的靠近浮块(32)的一侧,所述第一导线(38)的两端与两个连接板(40)连接,所述第二吊线的一端与第一导线(38)的中端连接,两个所述连接组件的第二吊线中,其中一个第二吊线与电池(35)连接,另一个第二吊线与蜂鸣器(36)连接。

7.如权利要求5所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述连接组件还包括套环(41),所述套环(41)套设在固定杆(37)上且与浮块(32)固定连接。

8.如权利要求6所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述连接板(40)的材质和接触板(34)的材质均为铜。

9.如权利要求1所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述盖板(2)和太阳能板(3)之间设有隔板(42)。

10.如权利要求1所述的安全可靠的便于清洗的智能型太阳能汽车,其特征在于,所述侧板(6)与太阳能板(3)为一体成型结构。
