专利号: 2017109420365
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

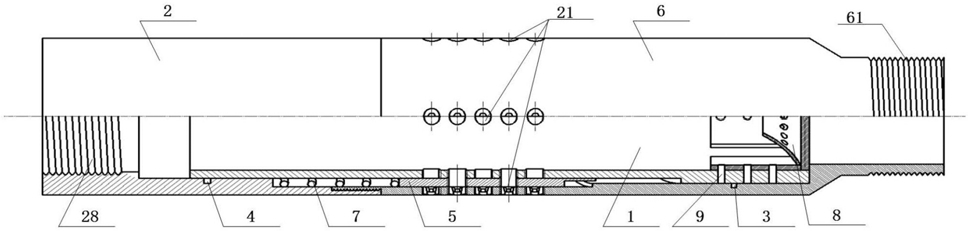

1.一种投球更换喷嘴的水力喷射器,其包括内筒和套设于内筒外的外筒,所述外筒包括第一外筒和与第一外筒螺纹连接的第二外筒,其中第一外筒的一端为带有内螺纹的母接头,其另一端为带有内螺纹的内部母接头,第二外筒的一端为带有外螺纹的公接头,其另一端为带有外螺纹的与所述内部母接头螺纹连接的内部公接头,能使流体增压的弹性球座设在内筒内靠近于公接头一端,所述弹性球座通过销钉与内筒固连,其特征在于:所述内筒具有两个不等的壁厚部分,即靠第一外筒一侧的薄壁内筒和靠第二外筒一侧的厚壁内筒,两部分内径一致,外径相差0.4-0.7cm,薄壁内筒部分占整个内筒的75%,所述薄壁内筒和厚壁内筒的相接边缘处均布四个带有尖部的锯齿形的压块,所述压块为直角过渡,所述厚壁内筒外周壁上均布四个凸起的滑块;

所述内筒的中部沿其周壁至少设有四排均布且沿其长度方向延伸的若干内筒喷孔,所述外筒的中部相应于内筒喷孔位置处沿其周壁设有外筒喷孔,所述外筒喷孔带有内螺纹可连接喷嘴;

所述第二外筒的内周壁于靠近弹性球座处间隔均布设有四个具有斜端面的凸棱,所述滑块能于每两凸棱之间的滑槽内沿第二外筒长度方向滑动;

所述内筒与第二外筒之间于靠近所述凸棱处套设有筒状的滑套,所述滑套沿其周壁均布设有至少四排沿其长度方向延伸且间隔设置的若干与所述内筒喷孔对应的滑套孔,所述滑套于靠近凸棱斜端面的一端间隔均布设有能伸入每两凸棱之间的滑槽内的与所述凸棱的斜端面形状相吻合的支撑板;

所述内筒与外筒之间于靠近所述滑套处套设有能沿内筒的长度方向发生形变的弹簧。

2.根据权利要求1所述的投球更换喷嘴的水力喷射器,其特征在于:所述滑套的壁于靠近支撑板的根部为台阶状减薄结构。

3.根据权利要求1所述的投球更换喷嘴的水力喷射器,其特征在于:所述内筒与第二外筒之间于靠近公接头处套设有第一密封圈,所述内筒与第一外筒之间于靠近母接头处套设有第二密封圈。

4.根据权利要求1所述的投球更换喷嘴的水力喷射器,其特征在于:所述弹性球座包括具有裂缝的喇叭板,所述喇叭板的大口端固设有沿喇叭板的小口端方向延伸的且能与内筒通过销钉固定的固定板。

5.根据权利要求1所述的投球更换喷嘴的水力喷射器,其特征在于:第一外筒的内腔与母接头连接处为台阶状结构,所述第二外筒的内腔与公接头连接处为台阶状结构。

6.根据权利要求4所述的投球更换喷嘴的水力喷射器,其特征在于:所述喇叭板的壁面间隔设置有若干通流孔。

7.根据权利要求4或6中所述的投球更换喷嘴的水力喷射器,其特征在于:所述固定板的壁面设置有若干固定板通孔。
