1.一种硒化钴助催化剂的制备方法,其特征在于，具体步骤如下：步骤（一）将钴源化合物溶于溶剂中得到钴源溶液，将硒源化合物溶于溶剂中制得硒源溶液；

步骤（二）在所述钴源溶液中边搅拌边滴加硒源溶液，滴加完后继续搅拌30 180分钟，~再移入高压反应釜中，在90 240℃的温度下恒温12 24小时，所得沉淀物用水和乙醇离心洗~ ~涤至总离子浓度<10ppm，再在40 120℃干燥6 24小时，研磨，得到硒化钴助催化剂粉末。

~ ~

2.根据权利要求1所述的硒化钴助催化剂的制备方法，其特征在于：所述步骤（一）中的钴源化合物采用氯化钴、醋酸钴、硝酸钴、硫酸钴中的一种。

3.根据权利要求1或2所述的硒化钴助催化剂的制备方法，其特征在于：所述步骤（一）中的硒源化合物采用硒酸钠、硒酸钾中的一种。

4.根据权利要求3所述的硒化钴助催化剂的制备方法，其特征在于：所述步骤（一）中的溶剂采用去离子水、二亚乙基三胺中的一种或两种。

5.根据权利要求4所述的硒化钴助催化剂的制备方法，其特征在于：所述钴源溶液浓度为0.1 1 mol/L，硒源溶液浓度为0.1 1 mol/L；所述钴源溶液和硒~ ~源溶液中硒源与钴源的摩尔比为1 3∶1。

~

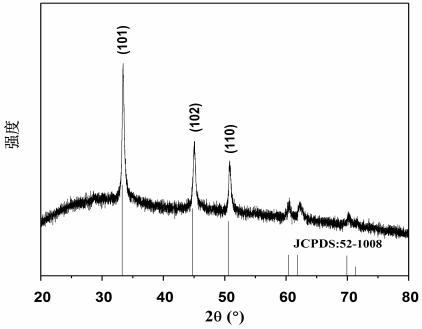

6.一种硒化钴助催化剂，其特征在于：如权利要求1-5中任意一项所述的制备方法制得的硒化钴助催化剂的化学式是Co0.85Se。

7.一种硒化钴助催化剂的应用，其特征在于：如权利要求1-5中任意一项所述的制备方法制得的硒化钴助催化剂在可见光催化CO2还原体系中的应用。

8.根据权利要求7所述的硒化钴助催化剂的应用，其特征在于：在可见光催化CO2还原体系中,所述的体系为常压下的间歇式光催化CO2还原反应体系，以联吡啶钌配合物[Ru(bpy)3]Cl2•6H2O作为可见光光敏剂，以三乙醇胺作为电子牺牲剂，以乙腈或乙腈与水的混合溶液作为溶剂。

9.根据权利要求8所述的硒化钴助催化剂的应用，其特征在于：所述的Co0.85Se的用量为光敏剂质量的1 15%。

~

10.根据权利要求8或9所述的硒化钴助催化剂的应用，其特征在于：所述的光催化CO2还原体系的反应温度为10 60℃，反应时间为15 180min。

~ ~
