专利号: 2017109425814
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

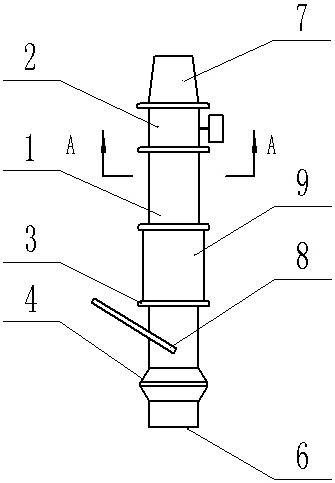

1.一种混合气燃烧系统,包括燃烧器(1),在燃烧器(1)的两端分别设有进气口(6)和排气口(7),在所述燃烧器(1)内由进气口(6)到排气口(7)方向依次设有阻火器(4)和火焰稳定器(3),其特征在于:所述的燃烧器(1)还包括设置于火焰稳定器(3)与排气口(7)之间的点火器(2),所述点火器(2)包括电热丝(2-1)、点火开关(2-3)以及密封管(2-5),电热丝(2-

1)设置于密封管(2-5)内,点火开关(2-3)位于密封管(2-5)外且与电热丝(2-1)连接,电热丝(2-1)的长度方向垂直于密封管(2-5)的轴向,所述电热丝(2-1)外套设耐高温管(2-2),耐高温管(2-2)表面设有多个供气流穿过的气孔(5),所述点火器(2)通过其两端设置的法兰与燃烧器(1)密封连接。

2.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述耐高温管(2-2)通过支架(2-4)与密封管(2-5)连接使耐高温管(2-2)固定于密封管(2-5)中。

3.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述的电热丝(2-1)直径不小于2mm;

根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述的点火器(2)具有四个接线电极(2-6),电热丝(2-1)通过接线电极(2-6)与点火开关(2-3)连接,通过调节点火开关(2-3)改变接线电极(2-6)调节点火器(2)的点火能量。

4.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述的点火器密封管(2-

5)外壁与点火开关(2-3)之间的接线电极(2-6)外表面设置有绝缘层。

5.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述的火焰稳定器(3)通过法兰与燃烧器(1)连接,火焰稳定器(3)包括一圆盘,在该圆盘中心部位均匀设有多个扰流气孔(3-1)。

6.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述火焰稳定器(3)与点火器(2)之间设有透明的观察窗(9),该观察窗(9)由石英玻璃制成。

7.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述点火器(2)与火焰稳定器(3)之间的距离不小于500mm。

8.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述阻火器(4)与火焰稳定器(3)之间距离不小于100mm。

9.根据权利要求1所述的一种混合气燃烧系统,其特征在于:所述阻火器(4)与火焰稳定器(3)之间设有温度传感器(8)。
