1.一种尺寸均匀的石墨烯量子点的制备方法，其特征在于包括以下步骤：(1)氧化石墨烯的制备：以石墨粉、硝酸钠、高锰酸钾、浓硫酸为原料，采用hummers法制得氧化石墨烯粉体；

(2)超声预处理：将25-100mg氧化石墨烯分散在50ml浓硝酸溶液中超声2-6h，获得橙黄色的分散液；

(3)水热反应：将分散液转移到聚四氟乙烯内衬的不锈钢高压釜中封闭，并在80-180℃反应8-24h，此处水热处理是在质量分数为68％的浓硝酸的环境下进行的；冷却至室温后，将溶液在8000r/min离心10分钟去掉上层液体，将得到的浅黄色浆料放置于培养皿中，在通风处自然干燥；

(4)高温热处理：样品置于管式炉中氩气气氛下高温锻烧，将亮黑色产物收集，得到尺寸分布均匀的石墨烯量子点；

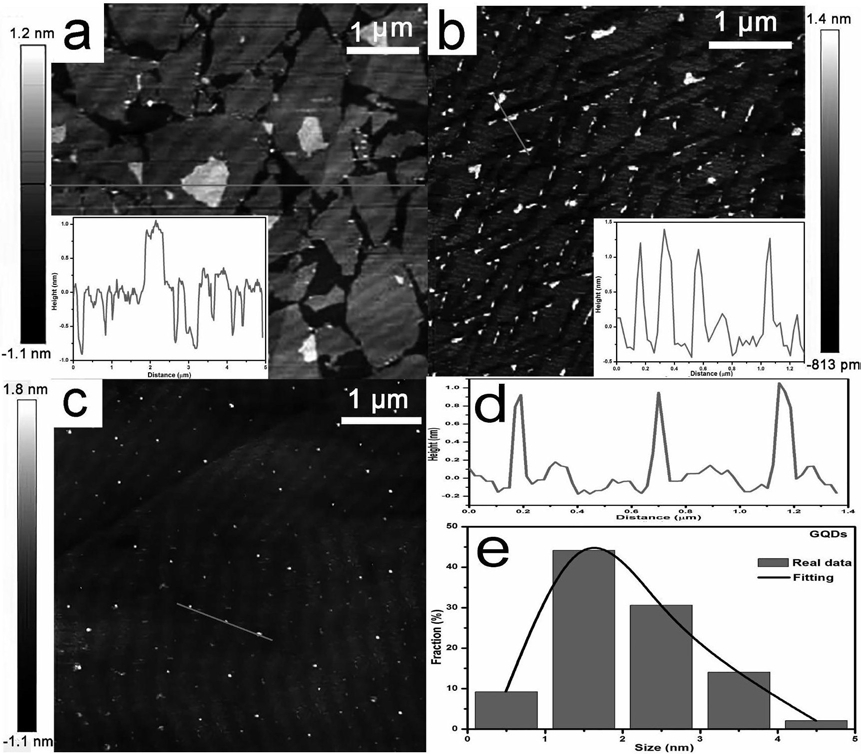

所制备的石墨烯量子点的片层数为1-3层，平均尺寸为1-3nm；

所制备的石墨烯量子点材料具有双电层电容行为。

2.根据权利要求1所述尺寸均匀的石墨烯量子点的制备方法，其特征在于：步骤(4)中，利用高温热处理净化石墨烯量子点，反应温度为500-800℃，反应时间为2-4h。

3.上述权利要求1-2中任一项所述石墨烯量子点的制备方法制得的石墨烯量子点作为双电层超级电容器电极材料方面的应用。
