专利号: 201710948078X
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

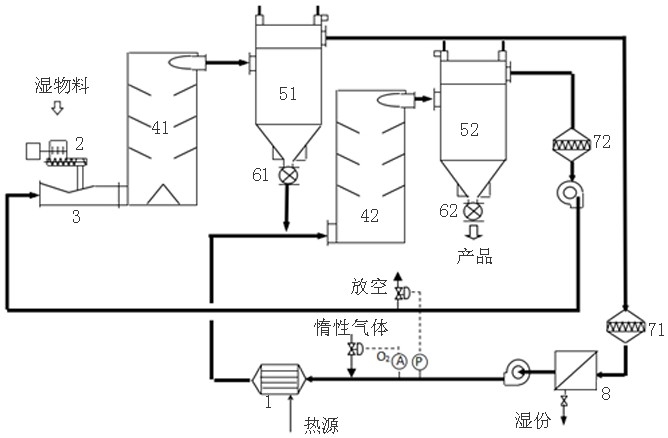

1. 一种1,3-环己二酮闭路循环两级干燥方法,其特征在于:1,3-环己二酮湿物料通过进料装置(2)依次进入进料器(3)和一级干燥器(41),在一级干燥器(41)中脱除50 90%水分~后,进入一级气固分离器(51)进行气固分离;一级干燥后的1,3-环己二酮固体粗产品由一级气固分离器(51)底部的一级出料阀(61)送入二级干燥器(42)进行深度干燥,干燥完成后,进入二级气固分离器 (52)进行气固分离,得到1,3-环己二酮产品从二级气固分离器(52)底部的二级出料阀(62)排出并收集;所述二级干燥器(42)进料口上连接有惰性气体管道,惰性气体经加热器(1)加热后与一级出料阀(61)出来的1,3-环己二酮固体粗产品进入二级干燥器(42),由惰性气体除去1,3-环己二酮粗产品中夹带的水份,含水的惰性气体进入二级气固分离器(52)后脱水,得到的干冷惰性气体从二级气固分离器(52)顶部流出,经二级过滤器(72)过滤后进入进料器(3)与1,3-环己二酮湿物料混合,进入一级干燥器(41)干燥,含水的惰性气体经一级气固分离器(51)进行气固分离,得到干冷惰性气体依次经一级过滤器(71)过滤除尘、除湿装置(8)除湿、加热器(1)加热后,成为热干惰性气体再进入二级干燥器(42),使惰性气体循环利用;

所述一级干燥器(41)、二级干燥器(42)为旋流干燥器或闪蒸干燥器;一级干燥器(41)与二级干燥器(42)串联连接;

所述除湿装置(8)为冷却除湿装置、膜法除湿装置或者热泵除湿装置;

干燥载气采用氮气,1,3-环己二酮湿物料水含量12.3%,一级干燥器(41)、二级干燥器(42)均采用旋流干燥器,圆筒形立式结构,且内部设有3层中心开孔的挡板;一级气固分离器(51)、二级气固分离器(52)采用反吹式布袋除尘器,载气加热和冷凝除水均采用间壁式换热器,惰性气体加热器使用0.5MPa蒸汽作为加热源,冷源为冷盐水温度≤-10℃;二级干燥进风温度在73℃,一级干燥进风温度57℃,得到产品含水量0.27%,产品收率99.7%;每吨产品消耗电149kWh,消耗蒸汽0.49吨,冷量消耗9.06×105 kJ;产品呈淡黄色至白色粉状颗粒,无团块和杂质。

2. 一种1,3-环己二酮闭路循环两级干燥方法,其特征在于:1,3-环己二酮湿物料通过进料装置(2)依次进入进料器(3)和一级干燥器(41),在一级干燥器(41)中脱除50 90%水分~后,进入一级气固分离器(51)进行气固分离;一级干燥后的1,3-环己二酮固体粗产品由一级气固分离器(51)底部的一级出料阀(61)送入二级干燥器(42)进行深度干燥,干燥完成后,进入二级气固分离器 (52)进行气固分离,得到1,3-环己二酮产品从二级气固分离器(52)底部的二级出料阀(62)排出并收集;所述二级干燥器(42)进料口上连接有惰性气体管道,惰性气体经加热器(1)加热后与一级出料阀(61)出来的1,3-环己二酮固体粗产品进入二级干燥器(42),由惰性气体除去1,3-环己二酮粗产品中夹带的水份,含水的惰性气体进入二级气固分离器(52)后脱水,得到的干冷惰性气体从二级气固分离器(52)顶部流出,经二级过滤器(72)过滤后进入进料器(3)与1,3-环己二酮湿物料混合,进入一级干燥器(41)干燥,含水的惰性气体经一级气固分离器(51)进行气固分离,得到干冷惰性气体依次经一级过滤器(71)过滤除尘、除湿装置(8)除湿、加热器(1)加热后,成为热干惰性气体再进入二级干燥器(42),使惰性气体循环利用;

所述一级干燥器(41)、二级干燥器(42)为旋流干燥器或闪蒸干燥器;一级干燥器(41)与二级干燥器(42)串联连接;

所述除湿装置(8)为冷却除湿装置、膜法除湿装置或者热泵除湿装置;

干燥载气采用氩气,1,3-环己二酮湿物料水含量11.3%,一级干燥器(41)采用闪蒸干燥器,二级干燥器(42)采用旋流干燥器,圆筒形立式结构,且内部设有3层中心开孔的挡板;一级气固分离器(51)、二级气固分离器(52)采用旋风分离器,惰性气体加热器使用0.5MPa蒸汽作为加热源,载气加热和冷凝除水均采用间壁式换热器;除湿采用膜法除湿装置;二级干燥进风温度在70℃,一级干燥进风温度59℃,含水量0.30%,产品收率99.5%;每吨产品消耗电160kWh,消耗蒸汽0.57吨,冷量消耗9.46×105 kJ;产品呈淡黄色至白色粉状颗粒,无团块和杂质。
